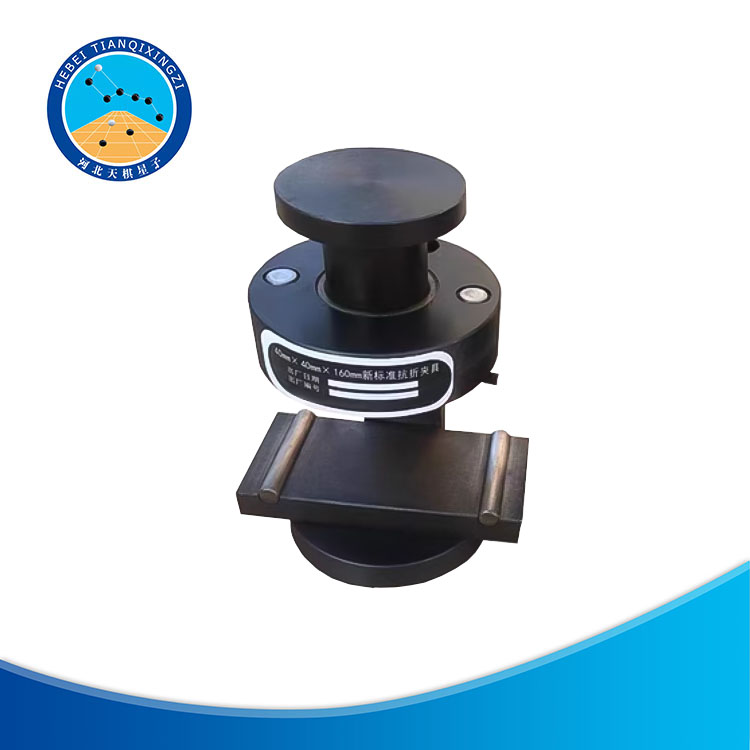

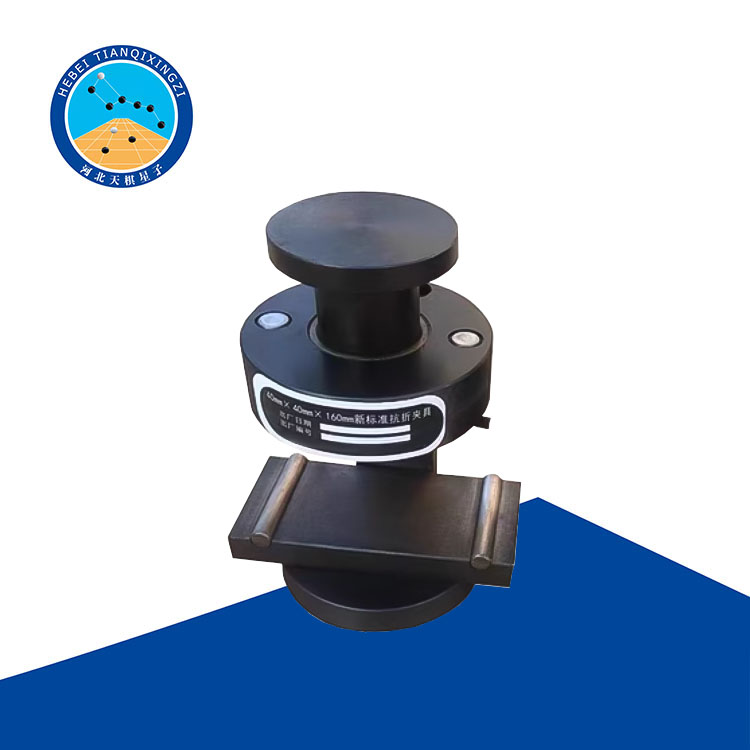

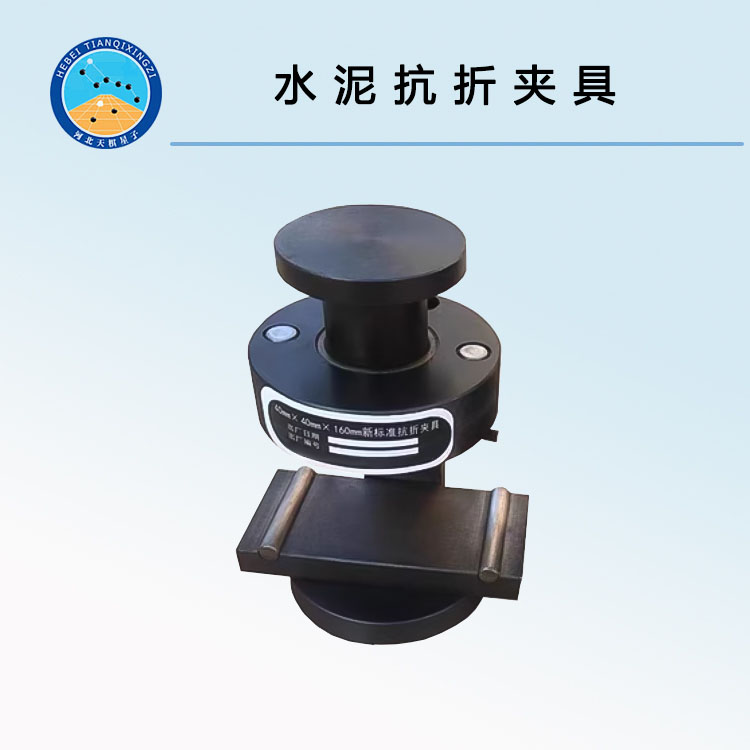

TDJC724-J水泥抗折夾具

適用范圍：

水泥抗折夾具用于水泥膠砂抗折試驗。

執行標準：

JC/T683-1997、GB/T17671-1999標準

規格型號：TDJC724-J

技術參數：

1.上下壓板長度40±0.1mm

2.壓輥直徑10mm

3.下壓輥跨距100mm

產品特點：

1.具有堅固的夾具體，在夾具體下部孔內固定著下壓力板，用作承放水泥試塊之用。

2.在下壓力板上裝有二只定位銷，用于試塊定位。

3.夾具體上部孔內緊配襯套，襯套內裝有上球座，上球座在孔內能自由軸向移動和轉動。上壓力板由掛簧銷，拉簧，螺母，球面圓柱頭螺釘，相互連接，掛吊在夾具體上，并與上球座球面接觸，以保證試塊上、下平面不平行時，使上壓力板能自動回轉，使其平面與試塊上平面緊密接觸，在上壓力板一側裝有導向圓銷，插入夾具體中部長槽內，使上壓力板不能在水平面轉動。

4.通過旋轉球面圓柱頭螺釘可調整上壓力板的高低位置。上、下壓力板之距一般調整為45~50，當試塊加壓時，上球座受力向下移動，使上壓力板接近試塊上平面,卸壓后由于拉簧作用，上壓力板能自動復位

注意事項：

使用完畢后及時清除試塊碎屑，各運動部位涂抹潤滑油，各光面涂抹防銹油以防腐蝕。

結構組成：
