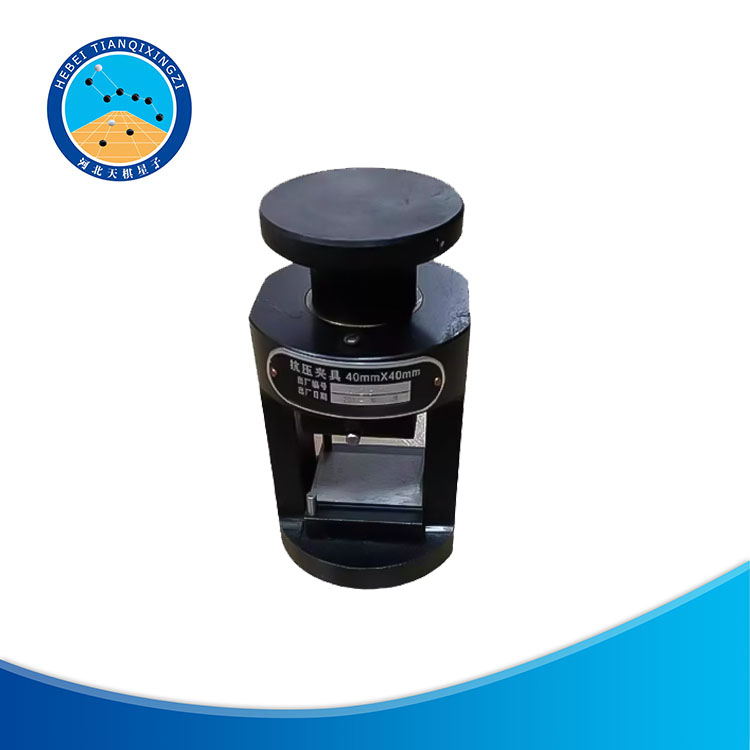

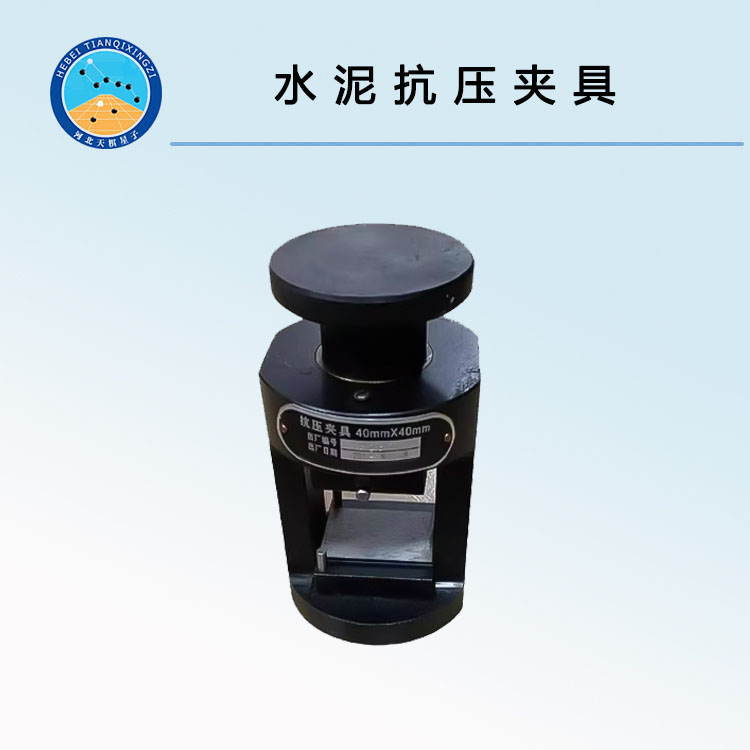

TDJC683水泥抗壓夾具

適用范圍：

用于水泥抗壓強度的檢驗。

執行標準：

GB/T17671-1999《水泥膠砂強度檢測方法（ISO法）》

規格型號：TDJC683

技術參數：

1.上下壓板長度40mm

2.上下壓板寬度＞40mm

3.上下壓板距離＞45mm

產品特點：

新標準水泥抗壓夾具主要由下夾具座、上夾具座、標準夾棍，抗劈裂夾具上下壓條組成。下夾具座通過定位銷、墊圈固定在壓力機活塞上，上夾具座通過上支座、菱形銷及壓力機上的定位銷和兩內六螺釘固定在壓力機橫梁上。

產品結構:

本夾具具有堅固的夾具體（1），在夾具體（1）下部孔內固定著下壓力板（2），用作承放水泥試塊之用。在下壓力板（2）上裝有二只定位銷（3），用于試塊定位。夾具體（1）上部孔內緊配襯套（7），襯套（7）內裝有上球座（10），上球座（10）在孔內能自由軸向移動和轉動。上壓力板（4）由掛簧銷（5），拉簧（6），螺母（8），球面圓柱頭螺釘（9），相互連接，掛吊在夾具體（1）上，并與上球座（10）球面接觸，以保證試塊上、下平面不平行時，使上壓力板能自動回轉，使其平面與試塊上平面緊密接觸，在上壓力板（4）一側裝有導向圓銷，插入夾具體（1）中部長槽內，使上壓力板（4）不能在水平面轉動。通過旋轉球面圓柱頭螺釘（9）可調整上壓力板的高低位置。上、下壓力板之距一般調整為45~50，當試塊加壓時，上球座（10）受力向下移動，使上壓力板（4）接近試塊上平面,卸壓后由于拉簧（6）作用，上壓力板（4）能自動復位。

使用與維護：

40×40mm型適用于任何類型的壓力試驗機，使用時應將本夾具安放在壓力試驗機下壓力板上，由夾具底部Ф8孔定位以對中心位置，然后把上、下壓力板平面上擦干凈，放入水泥試塊，試塊寬的一邊緊靠定位銷（3）調整壓力試驗機的上壓力板與夾具的上球座（10）的上平面接觸，便可以加壓，記錄試塊壓碎時壓力試驗機的示值  單位：N，除以試塊面積（40×40=1600mm2）即可很方便地求出抗壓強度  單位：MPa。

附注:

1．40×40mm型一經建材院檢定即作標準抗壓夾具可用于對比檢查。

2.標準試塊配套于標準抗壓夾具，用戶需要可另行定貨。
