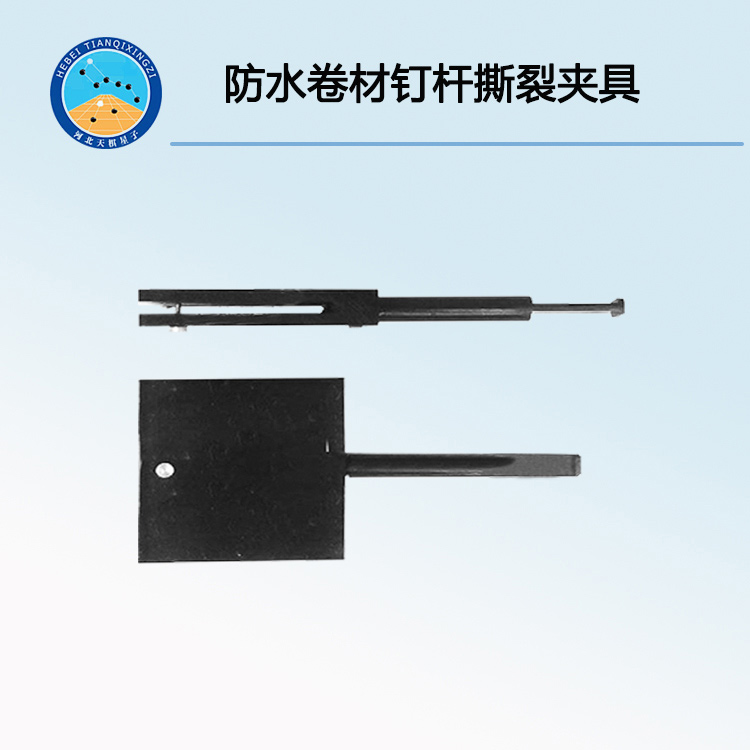

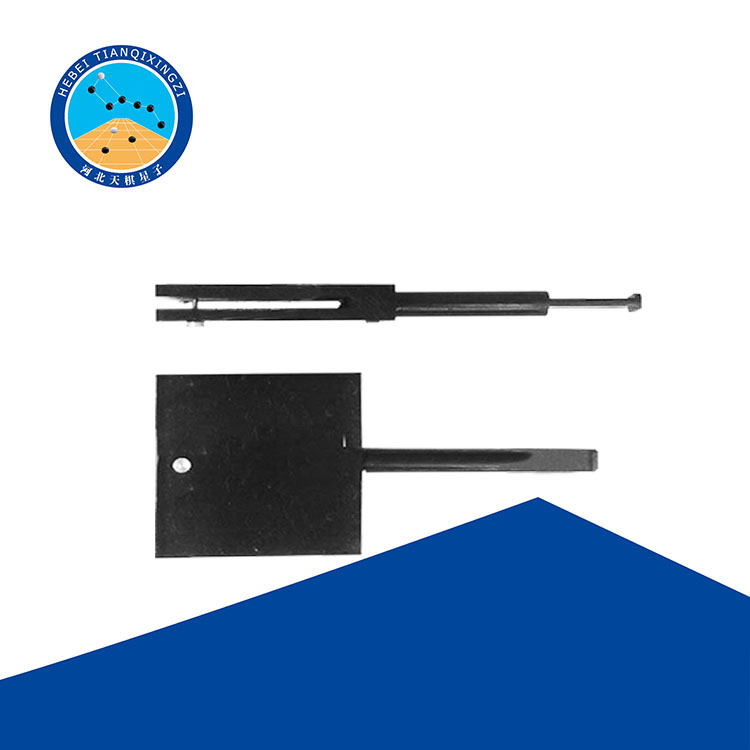

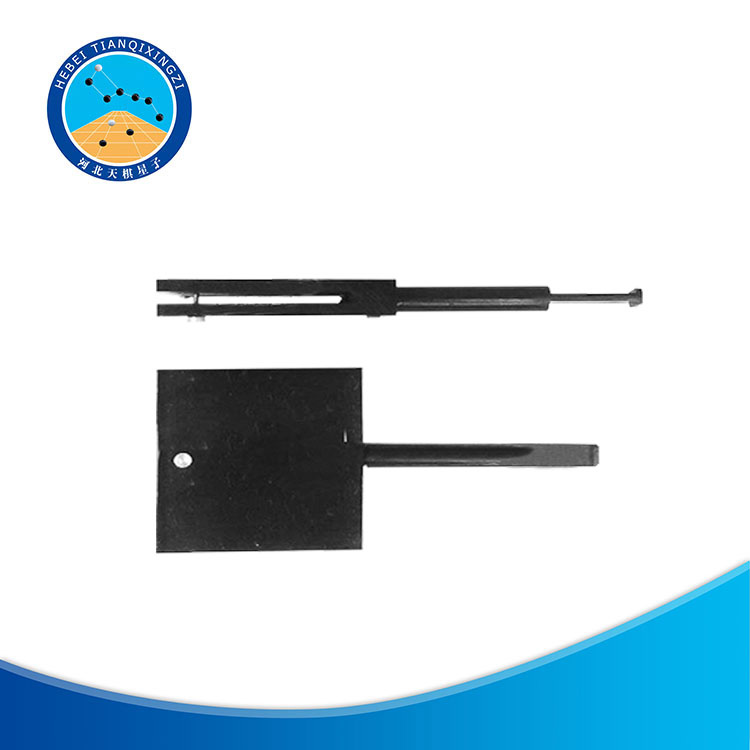

TDFS-U型防水卷材釘桿撕裂夾具（釘桿法U型撕裂夾具）

一、用途

防水卷材釘桿撕裂夾具依據GB/T 328.18-2007《建筑防水卷材試驗方法 第18部分：瀝青防水卷材 撕裂性能（釘桿法）》國家標準設計制造的。主要適用于裝卡瀝青屋面防水卷材做釘桿法撕裂性能的測定。該產品具有結構簡單、操作方便的特點。

二、主要技術參數

1、夾持試樣寬度：100mm

2、夾持試樣厚度：0～6mm

3、釘桿規格：Φ2.5mm±0.1mm

4、材料為鋼制

三、優點：

本夾具能與任何一臺拉力機相匹配連接，不需要再更改夾具接頭，結實耐用。嚴格按照標準制作。

四、試驗步驟

1、試件放入打開的U型頭的兩臂中，用- -直徑(2 .5+0.1) mm的尖釘穿過U型頭的孔位置，同時釘桿位置在試件的中心線上，距U型頭中的試件-端 (50+5) mm。

2、釘桿距上夾具的距離是(100+5) mm.

3、把該裝置試件一端的夾 具和另一端的U型頭放 入拉伸試驗機，開動試驗機使穿過材料面的釘桿直到材料的末端。

4、試驗在(23+2) °C進行，拉伸速度(100+10) )mm/min.

5、穿過試件釘桿的撕裂力應連續記錄。
