一、產品概要

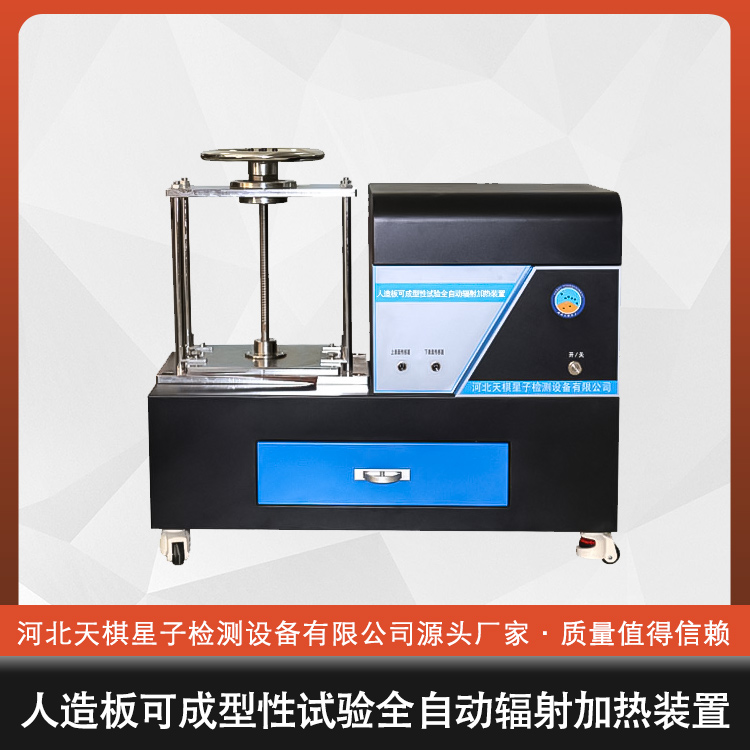

TD17657-CXR2型人造板可成型性試驗全自動輻射加熱裝置是河北天棋星子檢測設備有限公司根據GB/T 17657-2022《人造板及飾面人造板理化性能試驗方法》中4.55節<可成型性測定>開發研制的新一代試樣加熱裝置。

該產品可以自由設定試驗溫度，相比TD17657-CXR型人造板可成型性試驗輻射加熱裝置實現了安全系數高、溫度可控、全自動控制等優點。

用途：用于測定人造板（中密度纖維板、刨花板等）在輻射熱源下的可塑變形性能，評估其熱壓成型適應性。

工作原理：通過紅外輻射加熱模擬熱壓環境，結合自動壓力控制系統，實時監測板材變形量、溫度梯度及彈性恢復率。

核心組件：

輻射加熱系統（碳纖維紅外發射器）

高精度溫控模塊（PID調節，±0.5℃）

伺服驅動加溫

數據采集單元

二、參照標準

國際標準：ISO 16978-2018《人造板熱成型性能測試方法》

國家標準：GB/T 17657-2022《人造板及飾面人造板理化性能試驗方法》第4.56節<防靜電性能測定>。

行業規范：LY/T 2387-202X《人造板輻射加熱成型試驗設備技術條件》

三、安全警告（★必須嚴格遵守）

1.電氣安全：

僅允許專業電工連接220V電源，接地電阻≤4Ω。

禁止?jié)袷植僮骺刂泼姘濉?/span>

2.高溫防護：

取試件時需使用耐高溫手套（如Kevlar材質）。

試驗中嚴禁觸碰加熱板。

四、技術參數

五、安裝調試步驟

5.1安裝條件

場地：水平地面（傾斜度≤0.5°），通風良好（換氣量≥20m3/h）。

電源：單相三線制。

5.2調試流程

1.機械校準：

用水平儀調整設備底座，確保輻射板與加壓板平行度≤0.1mm/m。

2.溫度校準：

將標準熱電偶貼附輻射板中心，對比顯示值偏差（若＞±1℃，需修正PID參數）。

六、操作流程

1.試樣處理：按GB/T 17657規定裁切（建議200mm×50mm），含水率控制在8±1%。

2.參數設置：

加熱溫度：根據板材類型設定（常用163℃）設置上下表面的溫度。下表面溫度達到試驗溫度之后，設備會自動控溫并恒定。試件溫度從下表面?zhèn)鲗е辽蠝囟缺砻?，待試件上下面均達到試驗溫度并保持平衡后，取出試件，再置于TD17657-CX型人造板可成型性試驗儀上面進行可成型試驗操作。
