1. 產品簡介

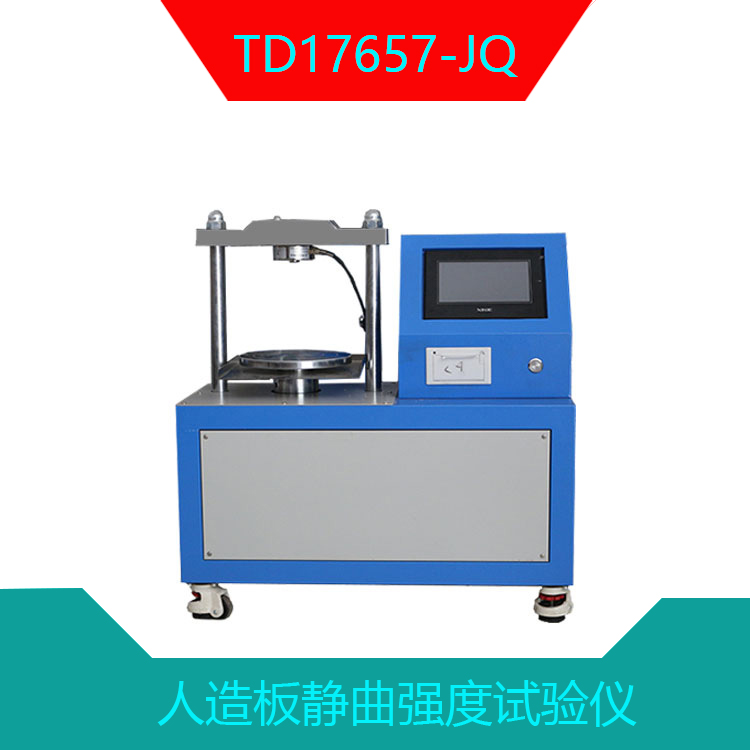

TD17657-JQ人造板靜曲強度試驗機是河北天棋星子檢測設備有限公司根據GB/T 17657《人造板及飾面人造板理化性能試驗方法》研發設計生產的。
該產品用于測定人造板（如膠合板、刨花板、纖維板等）在靜力彎曲負荷下的抗彎強度和彈性模量的專用設備。專門用于測量人造板材在靜態負載下彎曲強度的設備。該儀器廣泛應用于木材加工、家具制造、建筑材料等領域，以確保產品符合相關標準和要求。
2、適用標準
國際標準：ISO 16978、EN 310
中國標準：GB/T 17657-2013（人造板及飾面人造板理化性能試驗方法）
其他：ASTM D1037（美國）、JIS A5908（日本）等。
3. 儀器組成
3.1 主機
主機為試驗儀的核心部分，包含加載系統、測量系統和控制系統。加載系統負責施加靜態負載，測量系統用于記錄彎曲強度數據，控制系統則用于調節和監控試驗過程。
3.2 試驗夾具
試驗夾具用于固定和支撐待測樣品，確保樣品在試驗過程中保持穩定。夾具需根據樣品規格進行調整，以適應不同尺寸的板材。
3.3 數據處理系統
數據處理系統通過傳感器采集試驗數據，并對數據進行分析和處理。該系統通常配備軟件界面，方便用戶查看和導出試驗結果。
4、技術參數
4.1載荷范圍通常為：0.1KN～10kN（根據板材厚度和標準選擇），如5kN、30kN（可定制）等。
4.2加載速率：1～50mm/min可調，需符合標準（如ISO 16978、GB/T 17657等要求通常為5～10mm/min）。
4.3加載方式：自動。
4.3跨距調節范圍：100～600mm可調（常見標準跨距為20倍板厚，如GB/T 17657推薦跨距）。
4.4測量精度
4.4.1載荷精度：±0.5%～±1%FS（滿量程）
4.4.2位移分辨率：0.01mm
4.4.3撓度測量精度：±1%或更高。
4.5試樣尺寸要求
4.5.1.試件長度：≥跨距+50mm（如跨距300mm時，試樣長≥350mm）
4.5.2.試件寬度：50mm（標準推薦）
4.5.3.試件厚度：通?！?0mm（有兩種夾具）。
5、操作步驟
5.1試驗準備
5.1.1.樣品準備：根據相關標準（如GB/T 17657-2013）準備樣品，確保其尺寸、形狀符合要求。
5.1.2.儀器校準：開機前檢查儀器是否在校準狀態，必要時進行校準以確保測量精度。
5.1.3.夾具調整：根據樣品尺寸調整試驗夾具，確保樣品在加載過程中不發生滑動或傾斜。
5.2試驗過程
5.2.1.樣品安裝：將樣品放置于試驗夾具上，確保其位置和方向正確。
5.2.2.設定參數：根據試驗要求設定加載速度、最大負載等參數。
5.2.3.啟動試驗：?jiǎn)?dòng)試驗儀，加載系統開始施加靜態負載，測量系統記錄樣品的彎曲強度。
5.2.4.監控試驗：在試驗過程中，注意觀察儀器的運行狀態，確保試驗順利進行。
5.3數據處理
5.3.1.數據采集：試驗結束后，數據處理系統自動采集和存儲試驗數據。
5.3.2.數據分析：使用軟件對試驗數據進行分析，計算樣品的靜曲強度值。
5.3.3.結果輸出：分析結果可以通過打印或?qū)С龉δ茌敵?，供進一步研究或報告使用。
6.注意事項
1.安全操作：試驗過程中，操作人員應佩戴必要的防護裝備，確保人身安全。
2.定期維護：定期對試驗儀進行維護和保養，保持設備良好的工作狀態。
3.環境要求：確保試驗環境符合溫濕度要求，以免影響測量結果的準確性。
7.常見問題及解決方案
7.1數據異常
問題描述：測量數據異常或波動較大。
解決方案：檢查儀器校準狀態，確保傳感器正常工作；確認樣品安裝是否正確。
7.2儀器故障
問題描述：儀器無法正常啟動或運行中斷。
解決方案：檢查電源連接是否正常，查看控制系統是否有錯誤提示，必要時聯系售后服務。
8.結語
人造板靜曲強度試驗儀作為一種重要的測試設備，其使用和維護直接關系到測試結果的準確性和可靠性。通過遵循本說明書中的操作步驟和注意事項，用戶可以有效地進行試驗操作，確保所測數據的科學性和有效性。
9、裝箱單：
試驗主機：1臺；
試驗夾具（大?。?套；
使用說明書：1份；
出廠合格證：1份
