一、產品簡介

錨盤剛度測試裝置夾具符合JGJ/T 480-2019 《巖棉薄抹灰外墻外保溫工程技術標準》標準要求，配合拉伸試驗機用于錨盤剛度測試，在巖棉保溫工程的的抹面層與錨栓施工中需要對錨盤的剛度進行試驗，來確保錨盤的質量合乎工程需要。

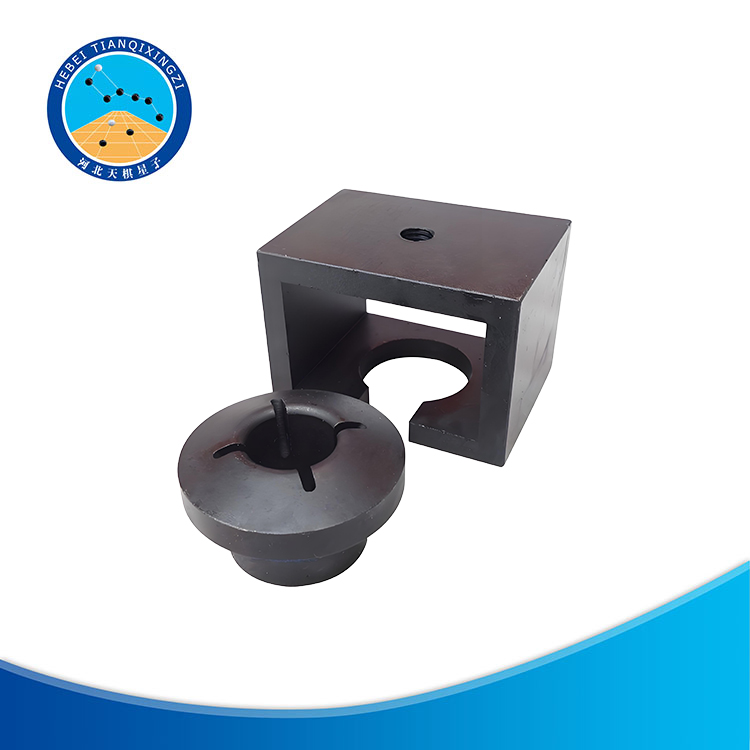

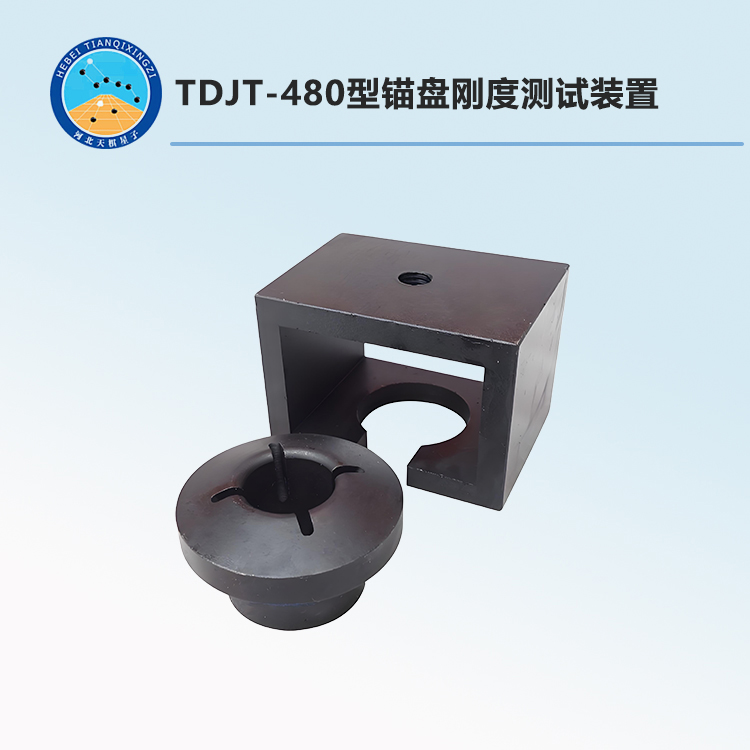

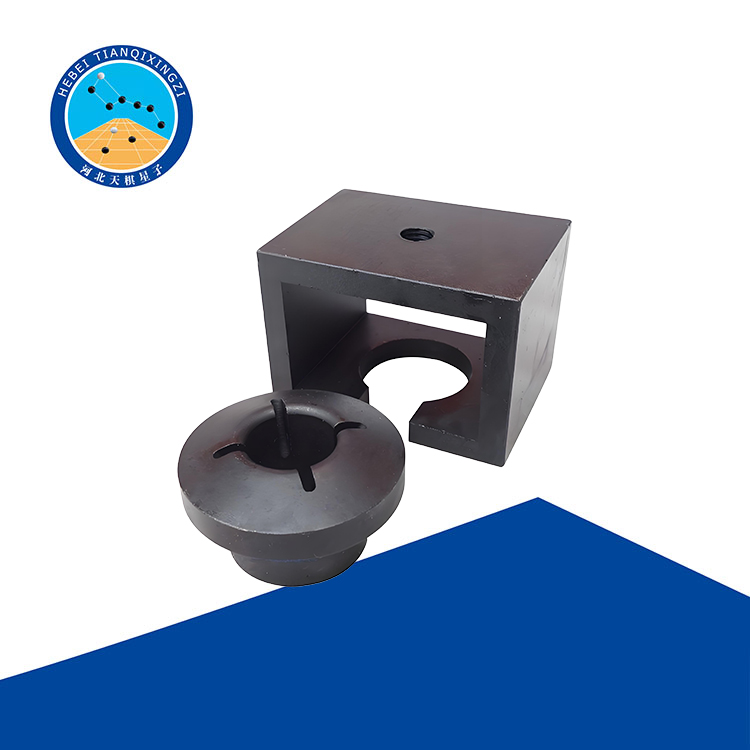

夾具由支撐圓環和連接頭構成，支撐圓環用于支撐錨盤并通過連接頭與拉伸試驗機相連，以對錨盤施加載荷。支撐圓環與錨盤接觸的部位開有槽口，以嵌入錨盤的加強肋，避免荷載直接施加到加強肋上，支撐圓環采用固定的形狀和尺寸，確保對錨盤施加載荷的位置處于錨盤半徑15mm處。

二、技術參數

1.支撐圓環內徑：24mm

2.支撐圓環外徑：60mm

3.支撐圓環高度：35mm
