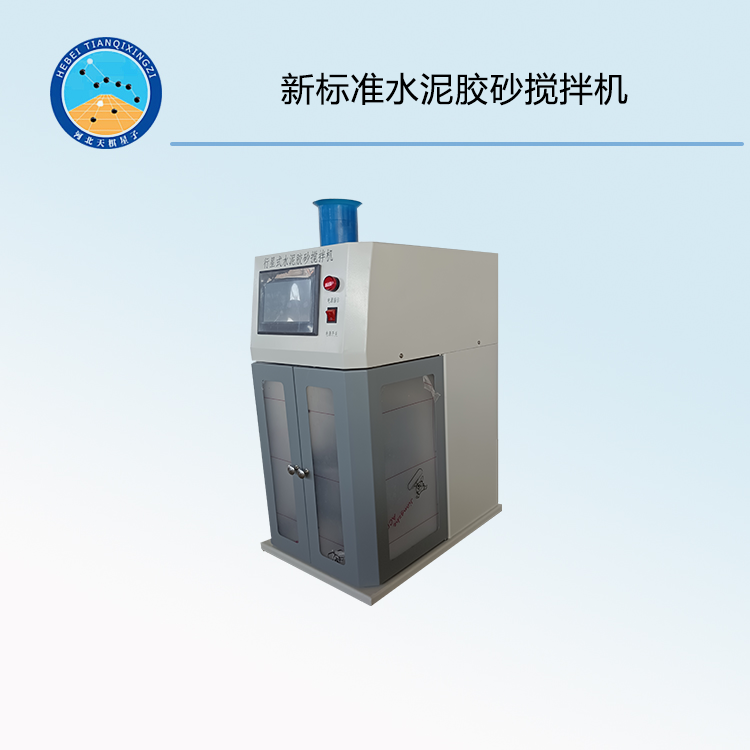

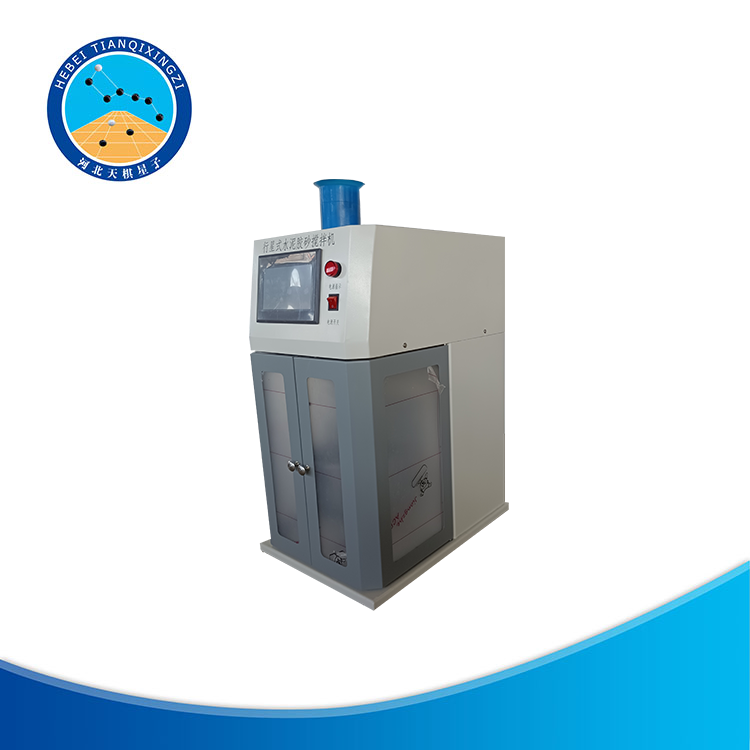

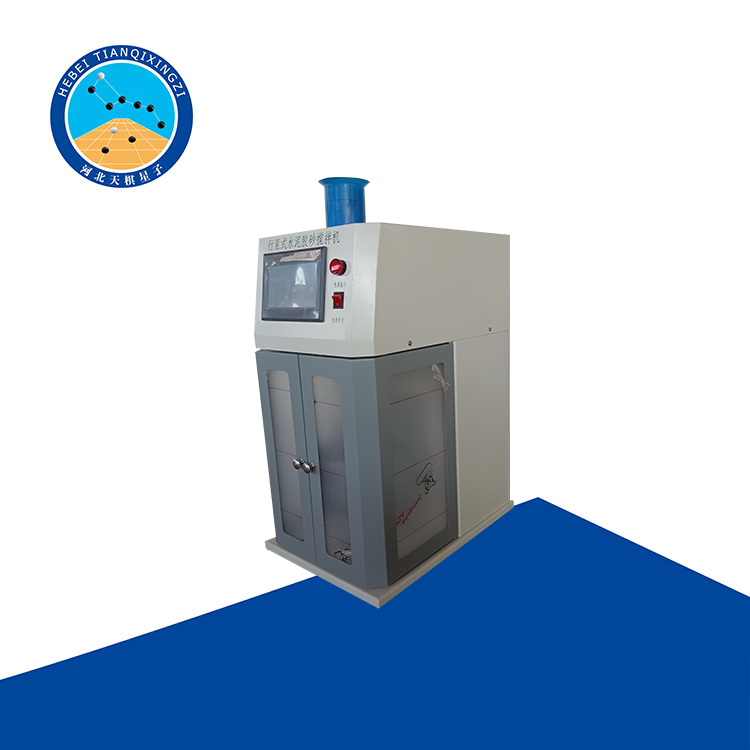

TDJ-20H型新標準水泥膠砂攪拌機

一、工作條件

1、環境溫度 0~40℃

2、濕度 ≤90%RH

3、工作電壓 220V±10%，50Hz

4、安全性能 符合國家標準GB/T5226.1-2019

二、功能與組成

1、儀器功能 符合新標準規范JC/T 681-2022《行星式水泥膠砂攪拌機》要求，適用于水泥膠砂試件制備時的攪拌，并可用于美國標準、日本標準進行水泥試驗和凈漿膠砂的攪拌。產品符合國家標準：中華人民共和國相關的國家標準JC/T681-2022

2、儀器主要組成：儀器主機1臺 控制器1臺 不銹鋼攪拌鍋1個 間隙測量尺1把。

三、技術性指標

1、攪拌鍋安裝 磁吸式

2、攪拌葉轉數 低速:自轉：140±2rpm公轉：62±2rpm 高速:自轉：285±3rpm公轉：125rpm

3、工作間隙 攪拌葉與攪拌鍋之間的工作間隙為3±1mm

4、控制模式 自動模式和手動模式

5、攪拌葉寬度 約135mm

6、攪拌鍋 容積≥5L，不銹鋼材質，壁厚≥3mm，深度約為180mm，內徑約為202mm

7、伺服電機軟傳動功率 ≥0.75kW

8、攪拌葉聯接 快接

9、外形尺寸 約400×560×900(mm)

10、凈重 ≥60kg

四、工作原理

關閉防護門，打開電源，通過控制攪拌鍋自動上升，且上升到位后伺服電機轉動。減速機對伺服電機進行減速后，由傳動機構兩帶輪、同步帶，將動力傳給主軸。主軸帶動偏心座同步旋轉，使固定在偏心座上的攪拌葉進行公轉。同時攪拌葉通過葉片軸上端的行星齒輪圍繞固定的內齒輪完成自轉運動。砂罐內加砂子后，可在規定時間自動加砂或手動加砂，攪拌結束后，攪拌鍋可自動下降至零位。。

五、起用與安裝：

1、本機設有起吊裝置。

2、本機安裝只需將主機放在平整水泥平臺上，并在底面墊上一層厚5~8mm橡膠板。

3、本機出廠前已安裝腳墊，如高度不統一，可旋轉腳墊螺母適當調節。。

六、調整與保養：

1、調整：本機出廠前已將攪拌葉與攪拌鍋之間的工作間隙調整到3±1mm范圍。

2、保養：

（1）應保持工作場地清潔，每次使用后應清除攪拌葉與攪拌鍋內、外殘余砂漿，并清掃散落和飛濺機器上的砂漿及臟污物，揩干后，套上護罩，防止灰塵。

（2）機器運轉時遇有金屬撞擊噪聲，應首先檢查攪拌葉與攪拌鍋之間的間隙是否正確。

（3）使用攪拌鍋時，要輕拿輕放，不可隨意碰撞以免造成攪拌鍋變形。

（4）應經常檢查電氣絕緣情況。
