TDJT3364-J型全自動澆注式瀝青混合料貫入度試驗儀。本儀器是根據國家行業標準 JTG/T 3364-02-2019《公路鋼橋面鋪裝設計與施工技術規范》 附錄 J 《澆注式瀝青混合料貫入度試驗》和 JTG E20 《公路工程瀝青及瀝青混合料試驗規程》中的新增標準“T 0768 澆注式瀝青混合料貫入度試驗 ”規定的要求設計制造的，適用于在規定的溫度和荷載作用下，測定澆注式瀝青混合料的貫入度和貫入度增量，用以評價澆注式瀝青混合料的高溫穩定性，進行澆注式瀝青混合料的配合比設計及品質管理。

二、技術參數

三、系統組成

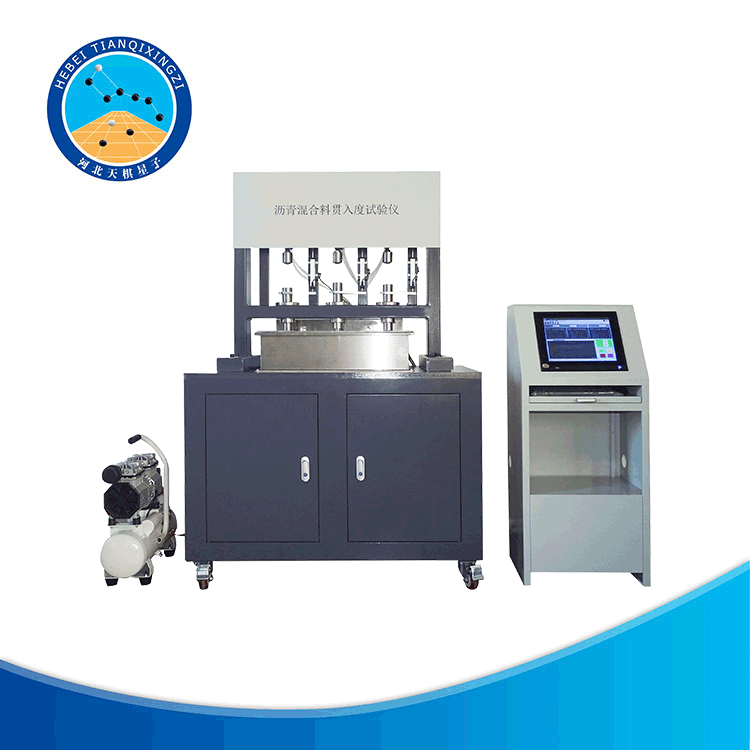

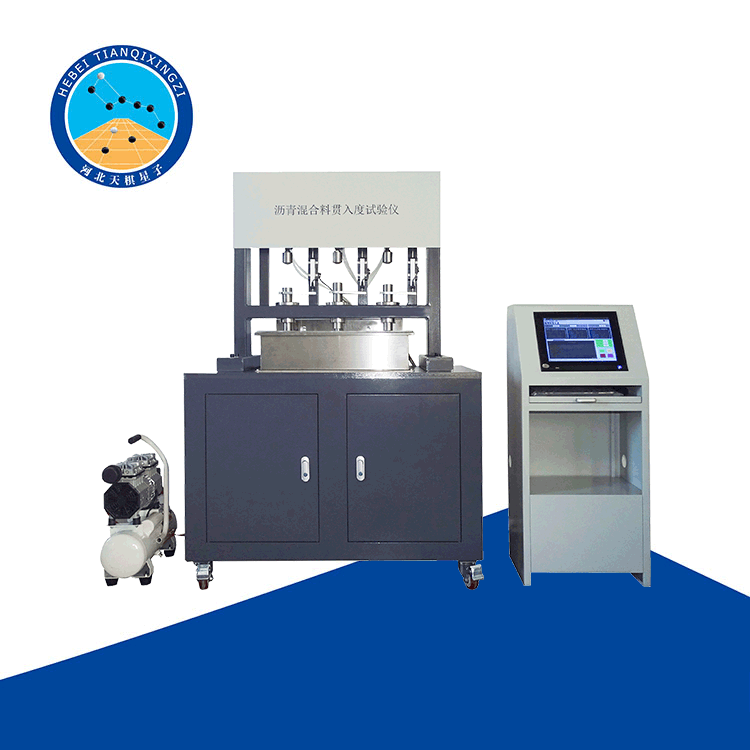

試驗儀為一落地式整體結構，由四個萬向輪落地支撐。主要包含機架、3工位加載測試裝置，恒溫水槽，供氣部分、電腦、控制軟件等組成。

隨著國家建設的推進，城市高架立交和鋼橋的建設，對公路鋼橋面鋪裝設計與施工中特別瀝青混合料技術提出了更高要求，本儀器是將瀝青混合料試塊置入有水及恒溫的條件下，用氣動加載代替砝碼測量其在固定載荷量下通過微機軟件采集數據由高精度位移傳感器實時采集貫入量及增量，實現了儀器的自動化，為瀝青混合料在有水條件下的的質量保證提供了依據

 四、功能特點

1、 本儀器電腦計算機操作控制，液晶顯示，運行穩定可靠。

2、 顯示屏顯示信息全面直觀，可實時顯示荷載時間、位移曲線和數值，并能實時查看各時間點數據，試驗數據無限儲存，可查看歷史試驗數據，打印試驗報告。

3、 界面操作簡單，主要參數可靈活修改設定。

4、 配有三個試件測試裝置，能夠同時對三塊試件進行貫入度的測試，從而提高了測試的效率和多樣性，更大幅減少試驗時間。

5、 摒棄了以前更換測試砝碼困難，測試效率低、精度差、由氣缸代替砝碼對貫入桿進行恒定的施壓，通過空壓機由電磁閥控制氣缸加載壓力，壓力變送器實時采集加載壓數據，保證加載壓力恒定，免去了工人頻繁的搬動砝碼，減少安全隱患，實現儀器自動化，輕量化。

6、 通過高精度位移傳感器實時采集貫入桿位移數據，能夠達到測量的精確性，避免了人工讀數和計算的誤差，使得測試的貫入度值更加精確。

7、 試驗預壓數據及貫入數據分開記錄處理，使數據判斷更清晰明了。

8、 水浴配置循環功泵，使水浴中的水保持流動并一直恒定在測試所需的溫度， 確保溫度均勻度。
