一、概述

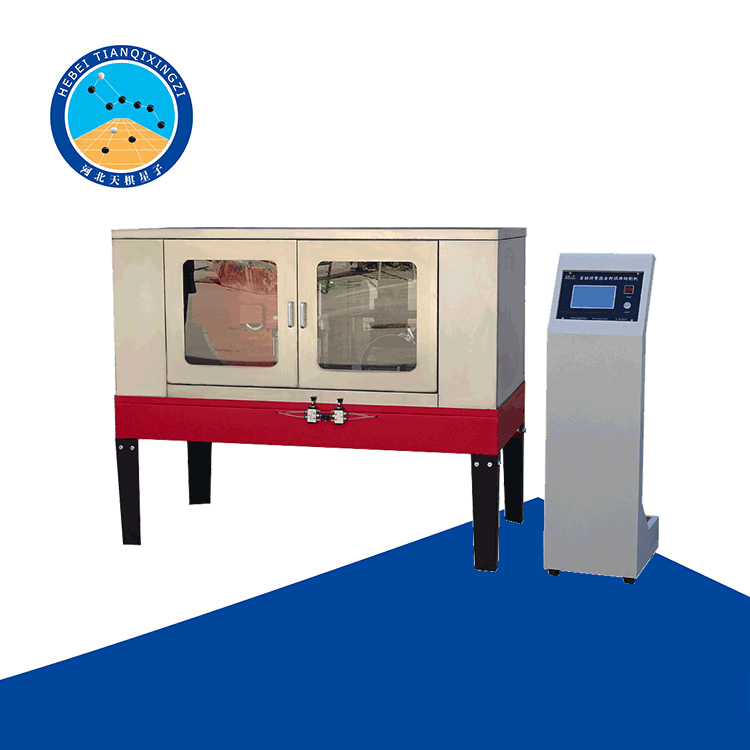

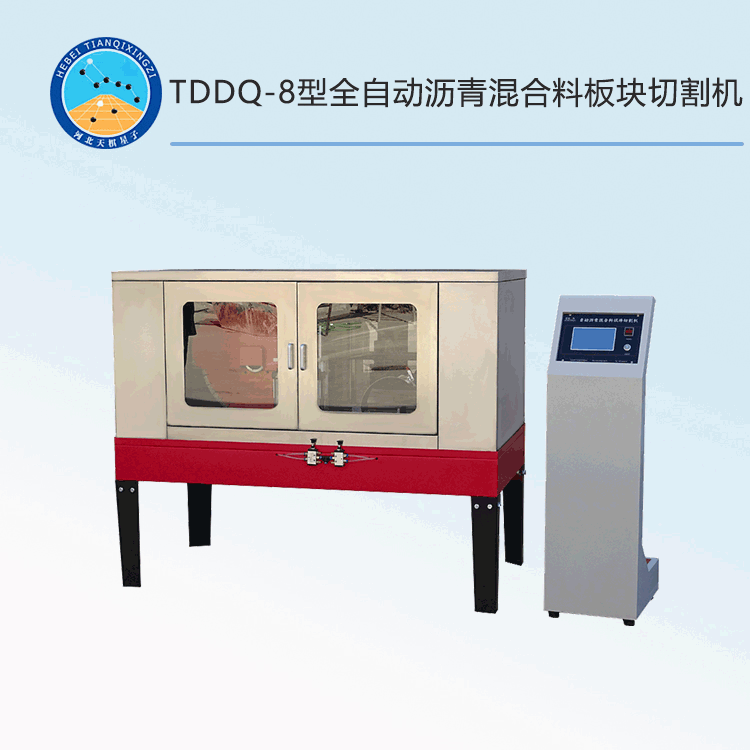

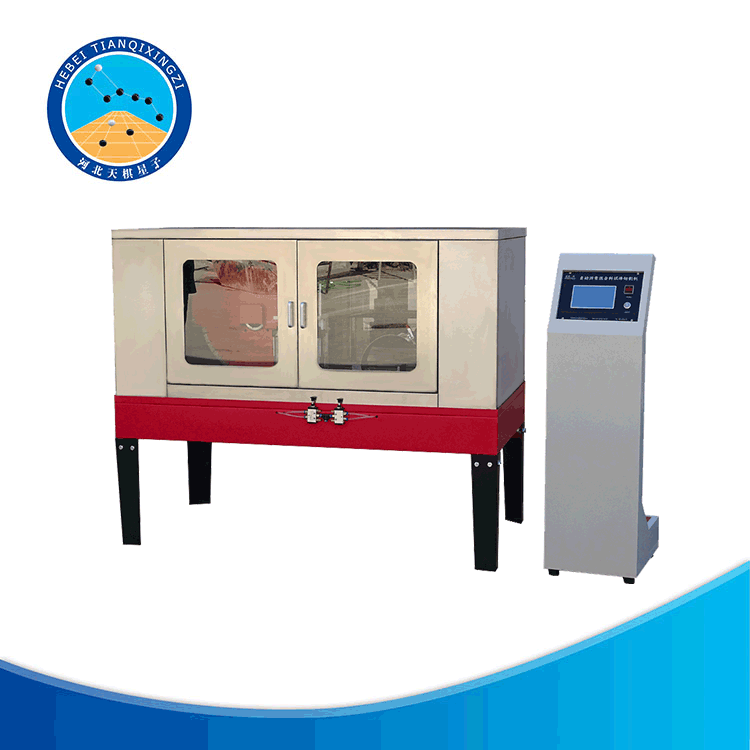

本產品是我廠借鑒國外技術研制生產的專業切割機，適用于從瀝青混合料輪碾成型試件上切割制作棱柱體小梁試件，用以瀝青混合料彎曲試驗。完全符合交通部標準JTGE20- 2011《公路工程瀝青及瀝青混合料試驗規程》、T0703-2011《瀝青混合料試件制作方法（輪碾法）》中用切割機切割棱柱體試件的要求。

本機使用伺服電機做進退刀驅動，調速范圍寬，控制精度高，噪音低，操作可靠，可達到毫米級調速調速范圍10-1000mm/分鐘。液晶屏以毫米/分鐘的直觀方式顯示速率，極大的方便了操作者。按鍵背光設計，機器狀態一目了然。對于實際工作中的問題進行優化，設置了快進按鍵，提高了工作效率。鋸片自動回歸初始位置功能。液晶屏顯示和控制，切割速度可在切割前、切割過程中、或切割批次間歇進行調節。調節的限位開關，可實現每次切割的最小行程，提高切割效率。

二、詳細介紹：

這套制備系統設計用來快速、精確切割試件：

這套系統有一整套的聯動裝置來確保操作人員的安全：

1、當開始切割試件時，鋸片將自動前進，切割完畢，鋸片將自動回到初始位置。

2、操作者可以根據不同的試件和生產量來選擇最合適的切割速度。

3、棱柱形試件切割時將由操作者控制氣動夾具固定，圓柱型試件切割時將由人工手動夾具固定

4、在試件位置安裝有一個簡單的取間隔裝置，無需測量就可切割 250mm 寬 30mm 高35mm 小梁試件，另外的小梁試件尺寸同樣也可適用。

5、圓柱型試件夾具可以確保試件在切割時候受到的損傷達到最小，在切割期間都能牢固的固定試件。

6、通過使用 PVC 管保護圓柱形試件，可以達到更為理想的切割效果。

7、擁有電子控制氣壓調整試件位置系統，可以確保試件切割長度（150mm）和完美的切割平行斷面。

8、系統可適用 100mm 直徑圓柱形試件，快速準確切割試件長度（100mm）

9、具備防塵罩防止冷卻水即灰塵四濺，配靜音氣源。

三、主要技術參數：

1、電源供應： 主機 380 V/ 50 Hz 氣泵 220 v

2、鋸片直徑： 500 mm

3、切割深度： 可達 150 mm

4、最大切割長度： 350 mm

5、氣源供應： （ 固定試件） 700 kPa min

6、外形尺寸： 152 x 85 x 94 cm

7、重量： 260 kg
