一、產品概述
TDL1981-2型甲醛釋放量氣體分析法檢測箱是依據國家標準GB/T 17657-2022《人造板及飾面人造板理化性能試驗方法》中“氣體分析法測定甲醛釋放量”要求設計研發的專業設備。該設備通過模擬密閉環境，精確控制溫度、濕度及氣流條件，定量分析人造板、家具、裝飾材料等試樣釋放的甲醛氣體濃度，結合分光光度計測定吸收液吸光度，計算試件單位面積甲醛釋放量（mg/(m2·h)），為材料環保性能評估提供科學依據。
二、適用標準
?GB/T 17657-2022《人造板及飾面人造板理化性能試驗方法》第5部分：氣體分析法測定甲醛釋放量；
?GB 18580《室內裝飾裝修材料人造板及其制品中甲醛釋放限量》；
?相關行業及國際標準（如ISO 12460-3）。
三、技術參數
項目 | 參數指標 |
檢測箱容積 | (1±0.02)m3（有效測試空間） |
檢測箱數量 | 2個 |
溫度控制范圍 | (60±0.5)℃（試驗溫度，精度±0.5℃） |
空氣相對濕度 | ≤3%（試驗環境濕度） |
空氣流量 | (60±3)L/h（強制換氣，確保氣體均勻混合） |
甲醛濃度檢測范圍 | 配套分光光度計檢測范圍（甲醛標準工作溶液質量濃度3mg/L，比色皿光程50mm） |
電源要求 | AC 220V±10%，50Hz，功率≤3kW |
外形尺寸（長×寬×高） | (1500×1200×1800)mm（含控制系統及連接部件） |
設備重量 | ≈300kg |
四、設備結構組成

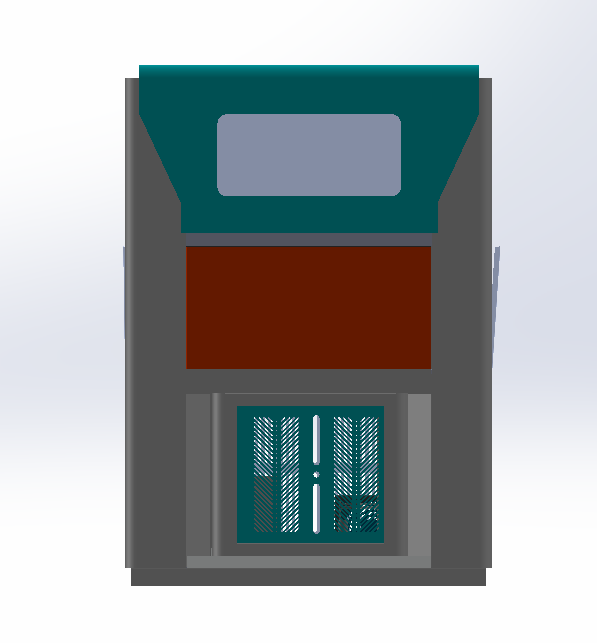

檢測箱由以下核心系統構成（結構示意圖見附圖1）：
4.1密閉檢測箱體
?材質：304不銹鋼內膽（耐腐蝕、易清潔），外覆保溫層；
?密封設計：門框硅膠密封條，泄漏率≤0.5%體積/小時；
?觀察窗：雙層鋼化玻璃，便于觀察試樣狀態。
4.2溫濕度控制系統
?加熱裝置：不銹鋼電熱管（功率可調），控溫精度±0.5℃；
?氣體循環：低噪音離心風機，確保箱內溫度均勻（±0.5℃）。
4.3空氣流量控制系統
?流量計：高精度氣體流量計（量程60L/h，精度±3%）；
?電磁閥：自動切換吸收瓶組，維持氣流穩定。
4.4吸收瓶組
?配置：2組串聯吸收瓶（可選100mL或30mL規格），每瓶含8~40mL蒸餾水（或混合吸收液）；
?壓力調節：第二吸收瓶裝水調節系統壓力至(1100±100)Pa（1.0~1.2kPa）。
4.5控制與數據處理系統
?控制面板：7英寸觸摸屏，支持溫度、流量、時間參數設置；
?數據記錄：實時記錄溫度、流量及運行狀態，支持導出CSV格式。
五、試驗前準備
5.1試樣制備
?尺寸要求：長(400±2)mm、寬(50±1)mm，厚度取板厚，單試件釋放面積0.04m2（2片試件總釋放面積≥0.04m2）；
?特殊處理：層狀材料（如膠合板）試件切割方向需與面板纖維垂直；無法按標準制樣時需在報告中說明；
?封邊處理：用不含甲醛的鋁箔膠帶或聚氨酯涂料涂布三層封邊；
?預處理：試件密封于乙烯樹脂袋中，室溫存放≥24h（若需測試含水率，按GB/T 17657-2022第4.3.3條款執行）。
5.2設備檢查與校準
?檢查檢測箱密封性（壓力下降≤0.5%體積/小時）；
?開機預熱30分鐘，確認溫度穩定在(60±0.5)℃、濕度≤3%；
?校準氣體流量計（用標準流量計比對）；
?配制甲醛標準工作溶液（3mg/L）并校準分光光度計（按4.59.5.4條款操作）。
六、試驗步驟
6.1試樣安裝
1.打開檢測箱門，將2片預處理后的試件懸掛于箱內試樣架上（間距≥100mm）；
2.關閉箱門，確保密封條完全壓緊。
6.2參數設置
在控制面板設置：
?溫度：(60±0.5)℃；
?空氣流量：(60±3)L/h；
?吸收瓶組：選擇程序1（默認2只100mL吸收瓶，每瓶20~40mL水）；
?采樣時間：1h/組（連續自動切換至4h或按程序要求）。
6.3啟動試驗
1.點擊“開始試驗”，設備自動升溫至(60±0.5)℃，啟動空氣循環及流量控制；
2.將封邊試件放入箱內，立即調節空氣流量至(60±3)L/h；
3.吸收瓶組按設定時間自動切換（如程序1：每1h切換至下一組吸收瓶）；
4.試驗結束后，取出吸收瓶，按程序要求轉移吸收液至容量瓶（如程序1：轉移至250mL容量瓶定容）。
6.4甲醛濃度測定
1.將定容后的吸收液靜置1h（避光）；
2.用分光光度計在波長412nm處測定吸光度（比色皿光程50mm）；
3.同步測定蒸餾水空白吸光度（A0）。
