一、產品用途

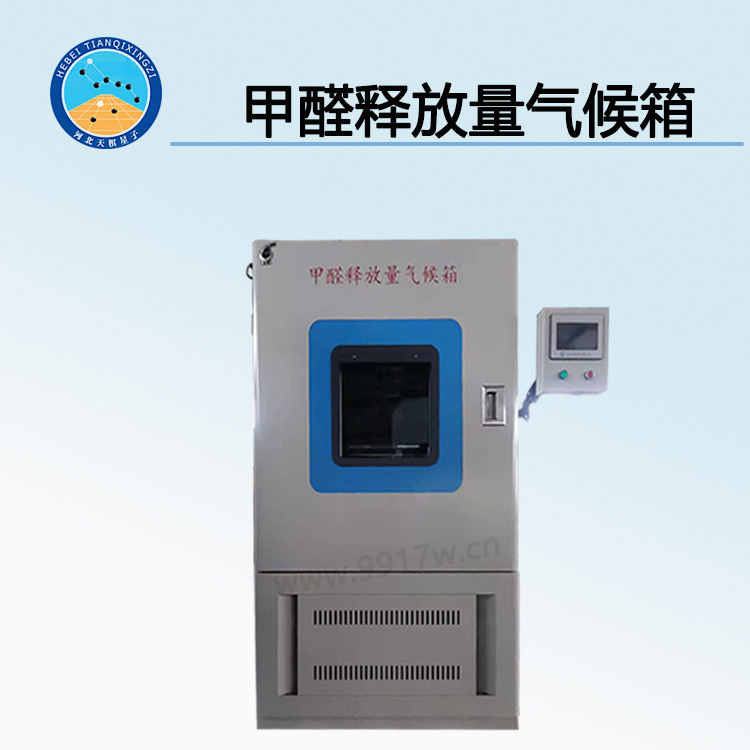

TD18580-A1型1m3甲醛釋放量環境試驗箱/VOC環境試驗箱主要根據國標GB18580-2017、國際標準ASTMD6007-2、EN717-1、以及ISO16000-9等開發的新時代甲醛釋放量檢測艙體，專用于家具、板材、汽車內飾件、建筑裝飾裝修材料等產品中甲醛釋放量項目。設備采用磁場密封等多項新專利技術，檢測結果更貼近現實環境，真實、可靠性能達到了國際同類設備水平。

TD18580-A1型1m3甲醛釋放量環境試驗箱/VOC環境試驗箱產品概述:本產品根據GB18580-2001人造板及其制品中甲醛釋放量》、GB17657-2013《人造板及飾面人造板理化性能實驗方法》、GB18587-2001《室內裝飾裝修材料地毯、地毯襯墊及地毯膠粘劑有害物質釋放限量》、GB50325—2006《民用建筑工程室內環境污染控制規范》、ENV717-1《人造板甲醛釋放量測量環境箱法》、ASTMD6007—02《小尺度環境箱測定木制品釋放氣體中甲醛濃度的標準測試方法》、LY/T1612—2004《甲醛釋放量檢測用1m3氣候箱裝置》等相關標準技術要求設計制造。

TD18580-A1型1m3甲醛釋放量環境試驗箱/VOC環境試驗箱艙體結構設計說明：

二、參考標準：

《大型環境箱測定木制品釋放氣體中甲醛濃度和釋放率的標準測試

方法》ASTM E 1333-96

《小尺度環境箱測定木制品釋放氣體中甲醛濃度的標準測試方法》

ASTM D 6007-02

《人造板甲醛釋放量測量環境箱法》EN 717-1

《人造板及飾面人造板理化性能測試方法》（GB／T17657-2013）

《室內裝飾裝修材料地毯、地毯襯墊及地毯膠粘劑有害物質釋放限量》（GB18587-2001）；

《甲醛釋放量檢測用1M3氣候箱》（LY／T1980-2011）；

《室內裝飾裝修材料 人造板及其制品中甲醛釋放限量》（GB

18580-2017)

《1M3氣候箱法測定板材甲醛釋放量》（ISO 12460-1.2007）

《甲醛釋放量檢測用1m 3 氣候箱》（LYT 1612-2004）

三、性能特點：

1、換熱器工藝先進：換熱效率高，溫度梯度小；

2、冷熱對抗調溫水箱：溫度控制穩定；

3、進口濕度溫濕度傳感器：傳感器精度較高、性能穩定；

4、優質制冷機：進口冷凍機，運行穩定、使用壽命長；

5、保護裝置：氣候箱、露點水箱均有高低溫報警保護措施與高低水位報警；

6、保護措施；壓縮機亦有過熱、過流、超壓保護措施，整機運行安全可靠；

7、不銹鋼內箱體：恒溫箱體內腔采用不銹鋼，表面光滑不結露，不吸附甲醛，保證檢測精度；

8、恒溫箱體采用硬制發泡材料，箱門采用硅橡膠密封條，有良好保溫性能和密封性能。箱內裝有強制空氣循環裝置（形成循環空氣流），以確保箱內溫濕度均衡一致。

四、技術參數：

1、工作環境溫度：15℃～30℃ 工作環境濕度：≤90％RH

2、溫度可調范圍：10℃～40℃，控溫精度±0.1℃，波動率≤±0.5℃，均勻度≤±0.5℃

3、濕度可調范圍：30％～80％，控濕精度±2％RH，波動率≤±3％RH，均勻度≤±5％ RH

4、空氣交換率：1m3／h±5％ 壓力：10kPa±5％

5、空氣流速：0.1m／s～0.3m／s（連續可調），精度≤0.05m／s

6、氣密性：艙門具有自密性。密閉性能滿足：

①在10kPa正壓（表壓）時，艙內空氣泄漏率少于10-3＊1M3／min；

②進出口氣體流量差小于1％。

7、內箱材質：304鏡面不銹鋼板無縫焊接，焊接處及周圍拋光、無變形，內壁平整光滑，色澤均勻，無露底、起層、鼓泡、劃痕。

8、外箱材質：A3彩鋼板靜電噴涂，涂鍍層平整光滑，色澤均勻，無露底、起層、鼓泡、斑痕、較深劃痕等缺陷，艙體及門有效熱絕緣，采用聚氨酯和礦物棉雙層夾芯保溫，保溫層厚度不小于50mm，導熱系數不大于0.01W／（m·K），內壁板之間的搭接處采用無縫焊接。

9、空氣交換裝置：艙體內部安裝能夠連續控制換氣率裝置（干空氣流量計，或其它電子空氣流動計量裝置）?？諝膺M(jìn)口與出口應在不同的內壁上，并處于不同的高度，保障補充到艙內的空氣流量滿足相應標準要求。

10、空氣循環（混合）裝置：艙內安裝風扇，用于加強艙內空氣混合；試件表面附近的空氣流速在0.1m／s至0.3m／s之間（可調）。

11、電源：220V50Hz

五、使用方法：

1、將排氣口用軟管連接到室外；

2、將氣體采樣口堵死；

3、檢查各水箱水位是否正常；

4、將設備接通電源：

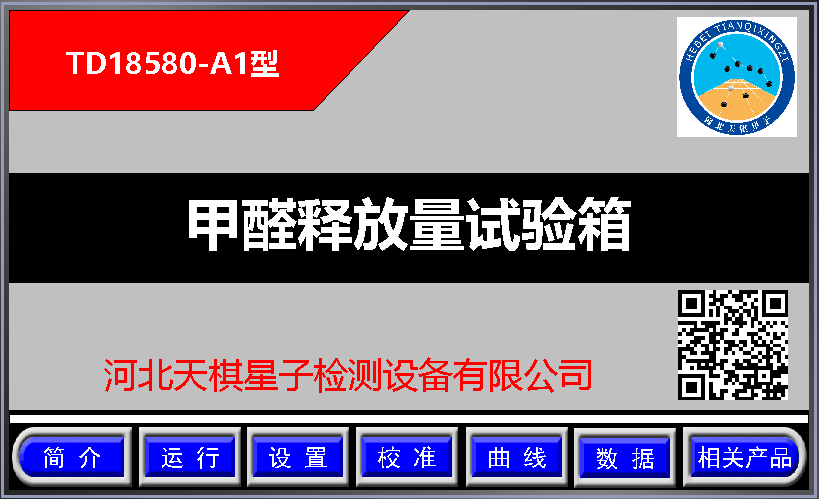

5、儀表會顯示以下界面：

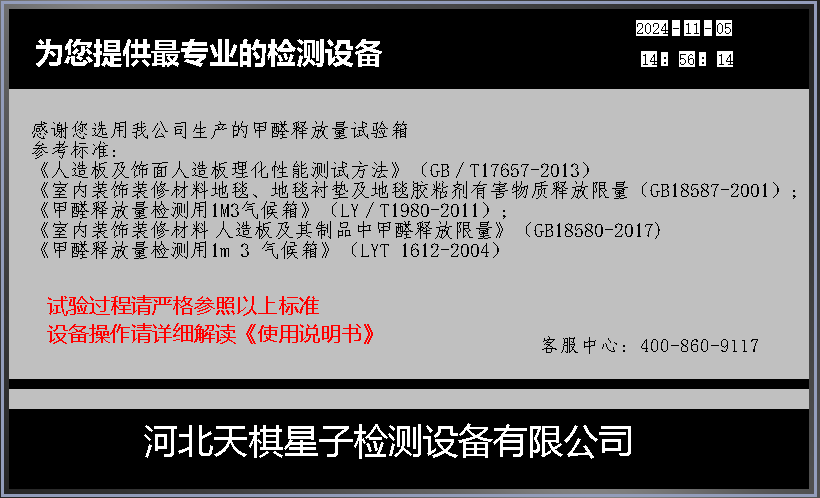

然后轉入：

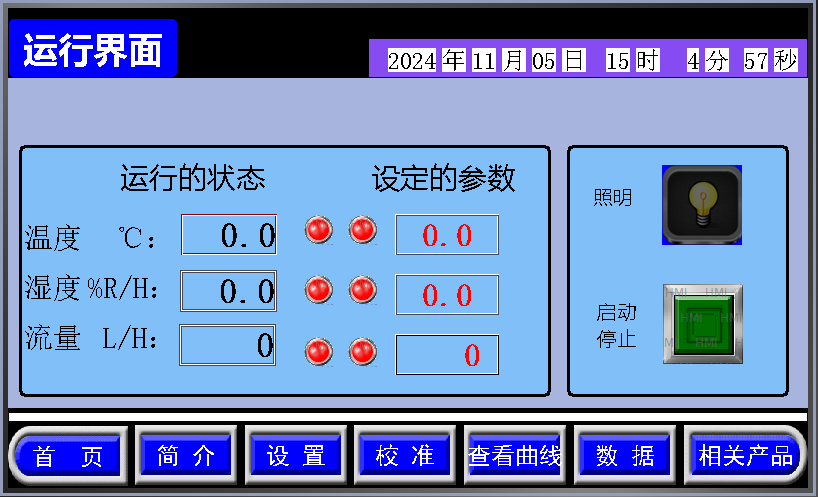

然后跳轉至運行界面：

運行的狀態為設備運行中的實時狀態。設定的參數是指設備運行前按照試驗標準給設備設置的要求參數。

按“照明”鍵可開啟試驗箱工作室的照明燈。按“啟動/停止”開關啟動和關閉設備。

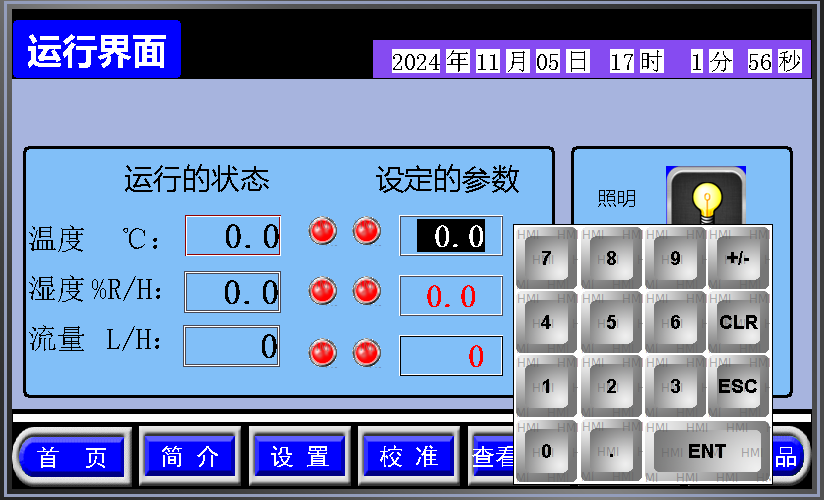

點擊“設定的參數”下面的數字框可以按照試驗標準或者試驗要求給設備設置適當?shù)膮?shù)。

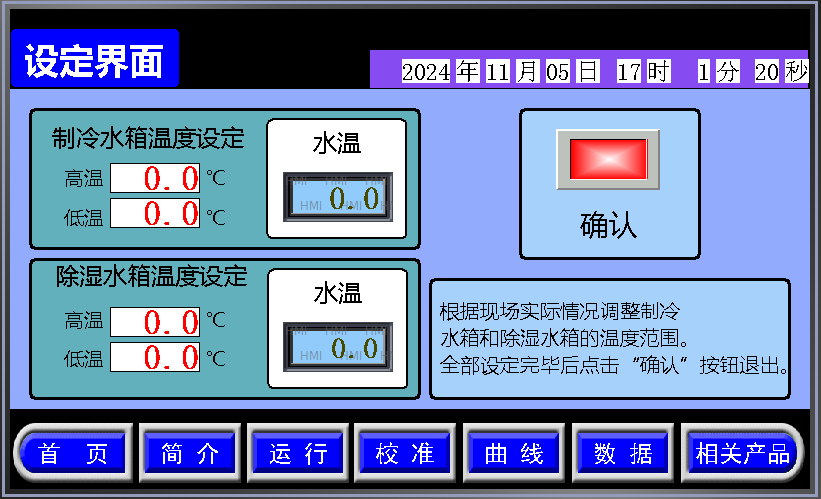

當工作室內的溫濕度能不滿足設定的要求時按“設置”鍵，進入設置界面：

根據現場環境狀況設置好制冷水箱和除濕水箱的溫度范圍。

制冷水箱溫度應低于設定溫度2?3℃以下，溫度范圍（高低溫差）應≯2℃。

除濕水箱根據試驗室現場的濕度情況來設置，如果試驗室的濕度較高的話建議將水箱的溫度調控至溫度較低的狀況。如果現場濕度較低建議調控至相對較高的溫度，建議溫度范圍（高低溫差）應≯2℃。

設置完成后按“確認”鍵退出該界面。

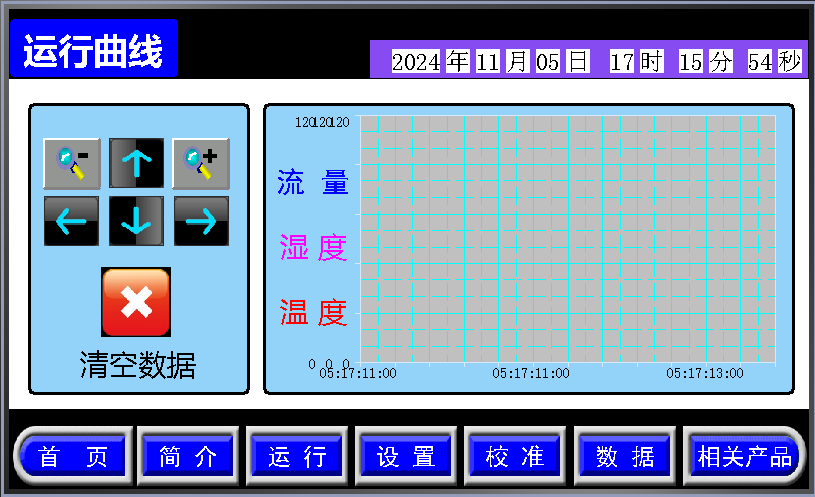

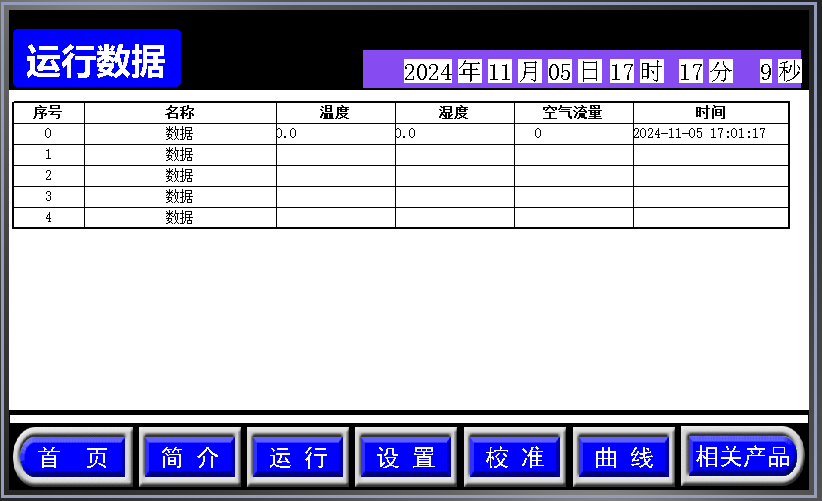

6、點觸“運行曲線”和“數據”鍵會出現以下界面：

用于查看設備在運行過程中的狀態。

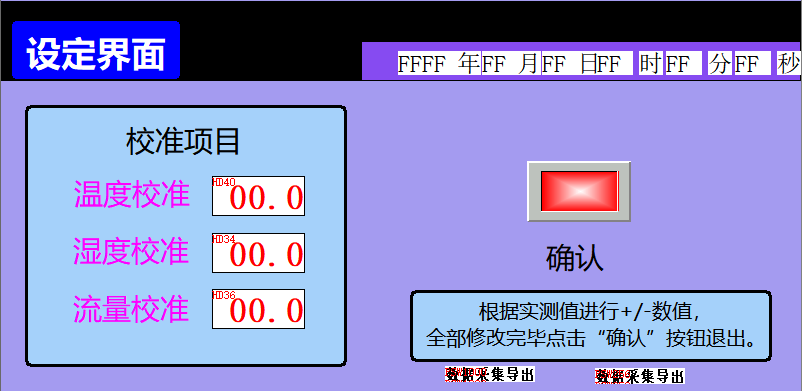

設備校準：點擊“校準”按鍵輸入密碼“6666”進入校準界面中，

對溫度、濕度、流量進行校準（增減數值即可）。修改完畢后按“確認”鍵退出。

六、標準配置：

1、主機（含采樣器） 1

2、采樣瓶 3

3、硅膠管 1

4、熔斷器 1 備用

5、繼電器 1 備用

6、試驗架 1

7、小漏斗 1

8、水管 2

9、喉箍 2

10、說明書 1

11、合格證 1
