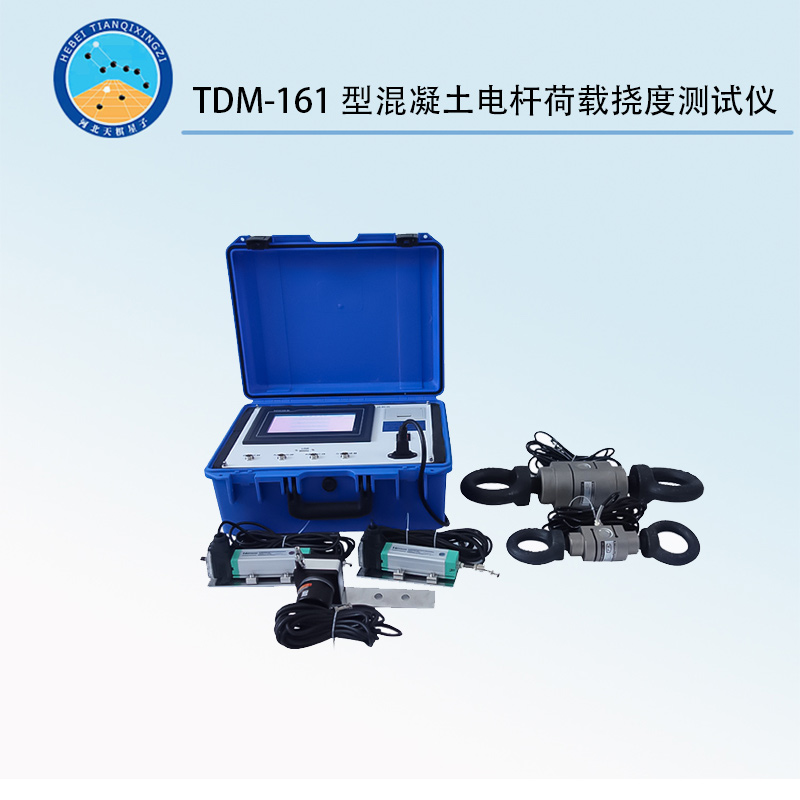

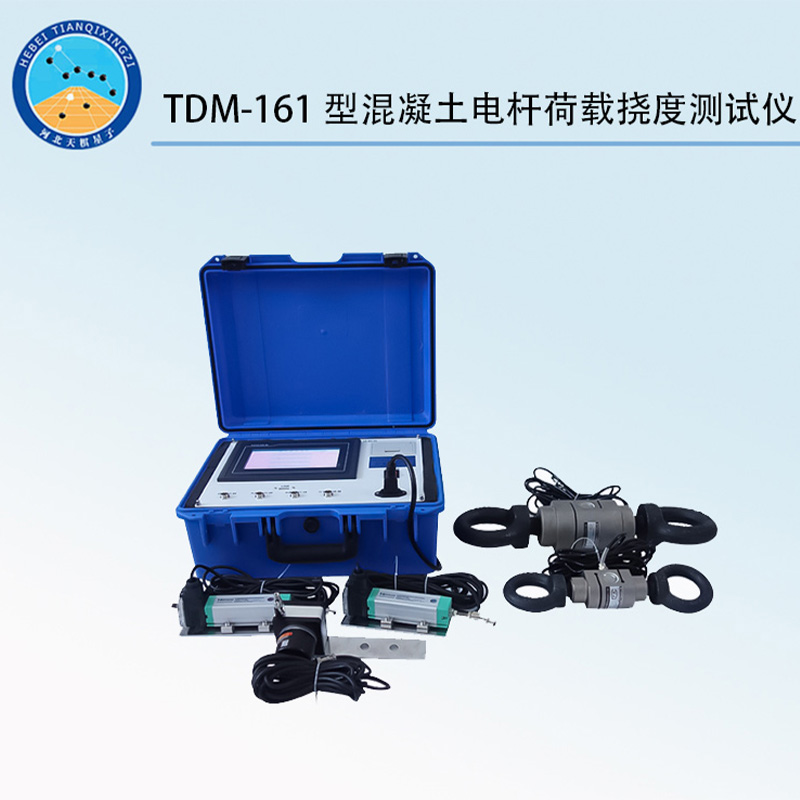

TDM-161型混凝土電桿荷載撓度測試儀

一、產品簡介

電桿荷載撓度測試儀是用于水泥電桿荷載特性及位移變化測定的儀器，配備有7寸工業級嵌入式觸摸屏測控系統，可測試錐形桿、等徑桿等的多種類型，滿足GB 4623-2014《環形混凝土電桿》標準要求。儀器有自動記錄數據，自動計算，保存查詢，U盤導出，數據打印等功能，簡單直觀，操作方便。

二、主要技術參數

1、20kN拉力傳感器一支自帶吊環;

2、200kN拉力傳感器一支自帶吊環;

3、力值傳感器精度0.01kN

4、2000mm C點撓度位移傳感器一支;

5、50mm A點位移傳感器一支;

6、50mm B點位移傳感器一支;

7、位移傳感器精度：0.01mm

8、儀表箱外形尺寸：410*335*165mm;

9、電壓：220V
