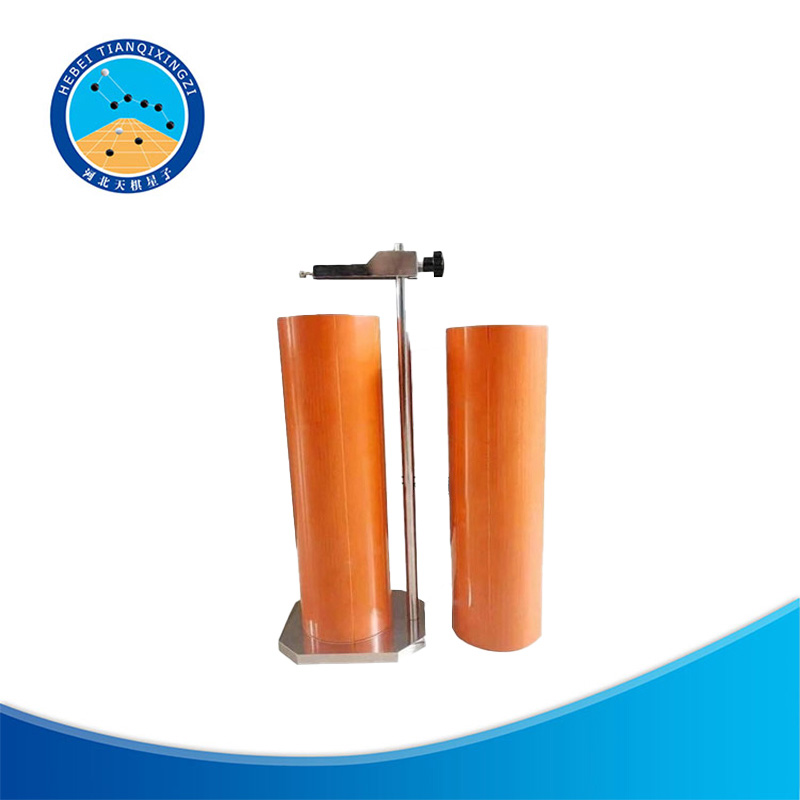

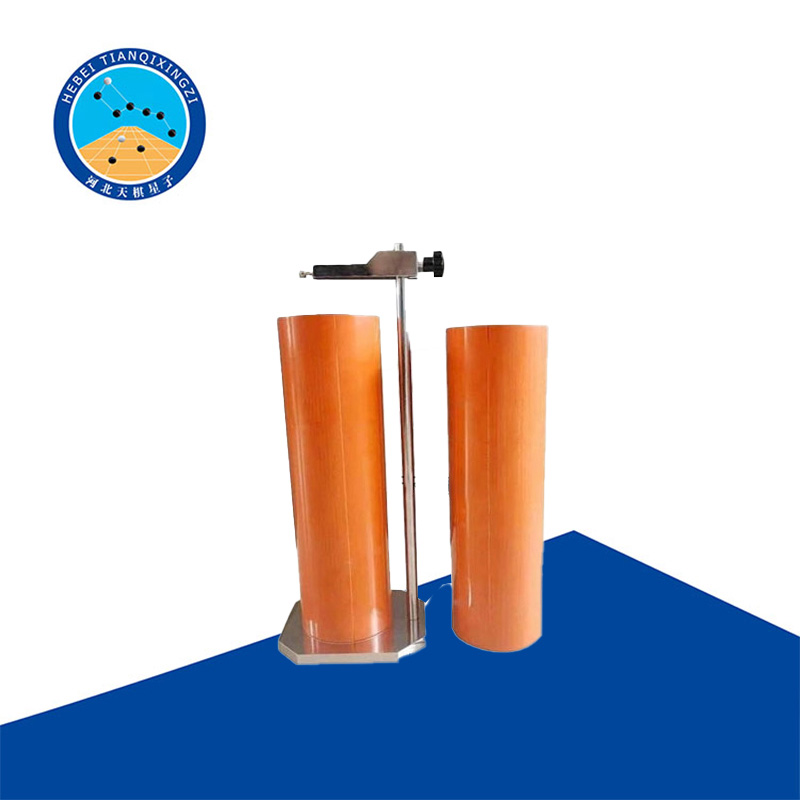

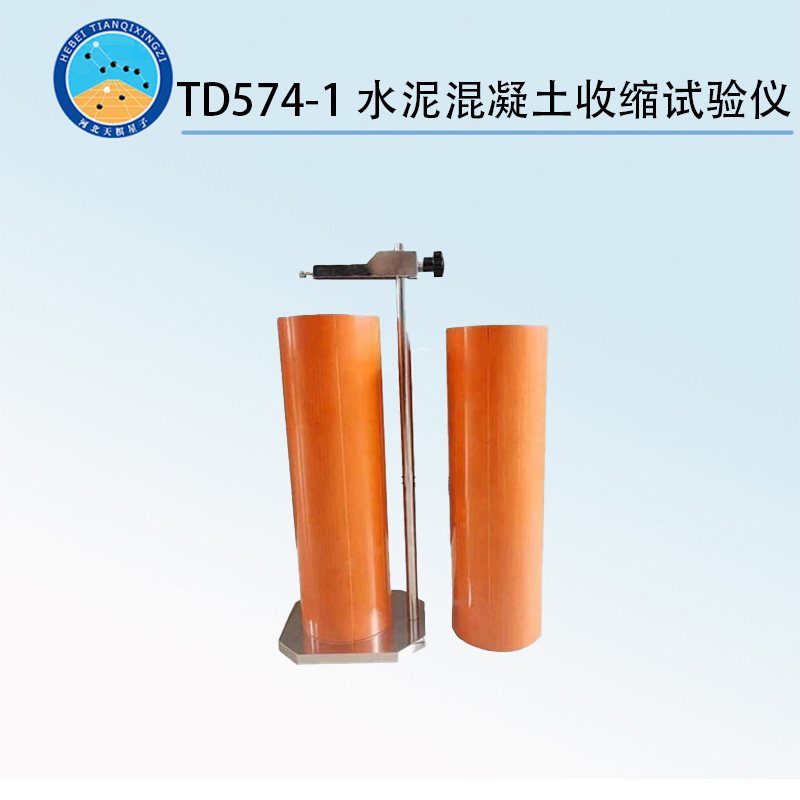

TD574-1水泥混凝土收縮試驗儀（接觸法）

 一、產品簡介：

本試驗儀用于測定水泥混凝土軸向長度變形。適用于不同水泥混凝土自收縮和干燥收縮的試驗，于 31.5mm。符合JTG 3420-2020 《公路工程水泥及水泥混凝土試驗規程》中 T 0574—2020 水泥混凝土收縮試驗方法（接觸法）的要求。

二、技術參數：

1、鐵架高度: 500mm

2、底座尺寸：170mm×150mm

3、試模規格：Φ100mm×420mm 聚氯乙烯(PVC)

1、目的、適用范圍和引用標準本方法規定了在恒溫、恒濕條件下測定水泥混凝土軸向長度變形的試驗方法。
本方法適用于不同水泥混凝土自收縮和干燥收縮的試驗,本方法規定集料粒徑不大于 31.5mm。
引用標準：水泥混凝土試件制作與硬化水泥混凝土現場取樣方法(T0551)

2、儀具與材料
2.1試模：規格為 Φ100mm×420mm 的聚氯乙烯(PVC)試模，PVC管沿軸任意方向的一側，預先切開一條通透縫，可撐開成U形。
2.2平整鋼板：直徑為 Φ100mm，厚度為 20mm。
2.3鐵架：鐵架臺高度不小于 500mm。
2.4千分表：分度值為 0.001mm。
2.5玻璃片：尺寸為 20mm×20mm 的玻璃片。
2.6鋼尺：量程不小于 500mm，分度值為 1mm
2.6其他：保鮮膜、聚苯乙烯(EPX)泡沫板等。

三、試驗環境：

試驗室環境溫度為 20℃±2℃，相對濕度為 60%±5%。室(箱)內配有溫度、濕度自動記錄儀，記錄溫度、濕度變化。

四、試驗步驟:

4.1試模制備。將一側預先切開的 Φ100mm×420mm 的PVC管材，內側璧均勻涂抹潤滑油，并將直徑為 Φ100mm、厚度為 20mm 的平整鋼板作為底座裝入試模，用膠帶將切口與底座黏結密封為一整體，并用保鮮膜將除頂口外的整個模具密封包裹，以防水分和漿體流出。

4.2水泥、集料、水等原材料放置溫度為 20℃±2℃ 環境下 24h 后，方可拌和成型試件。

4.3收縮試驗以三個試件為一組。 混凝土的拌和、成型按照 T 0551 中圓柱體試件的規定進行。

4.4試件成型后，表面抹平，用保鮮膜密封(自收縮)。

4.5 將試模平穩地移入收縮室，豎直放置在用泡沫板材減振的鐵架上，試件頂端保鮮膜放上 20mm×20mm 的玻璃片，千分表側頭與玻璃片相接觸，用鐵架臺固定千分表。
