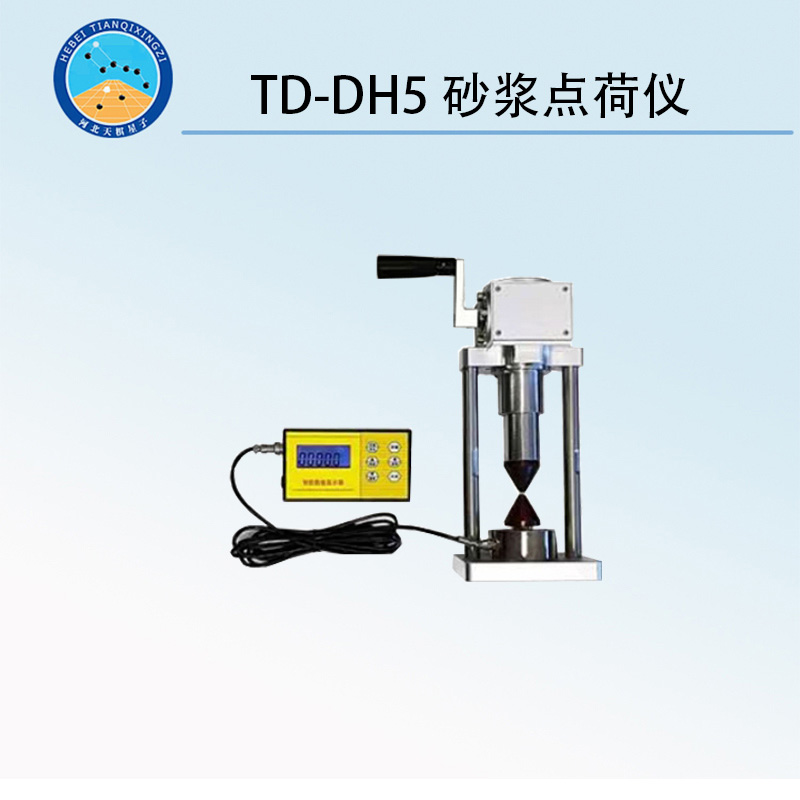

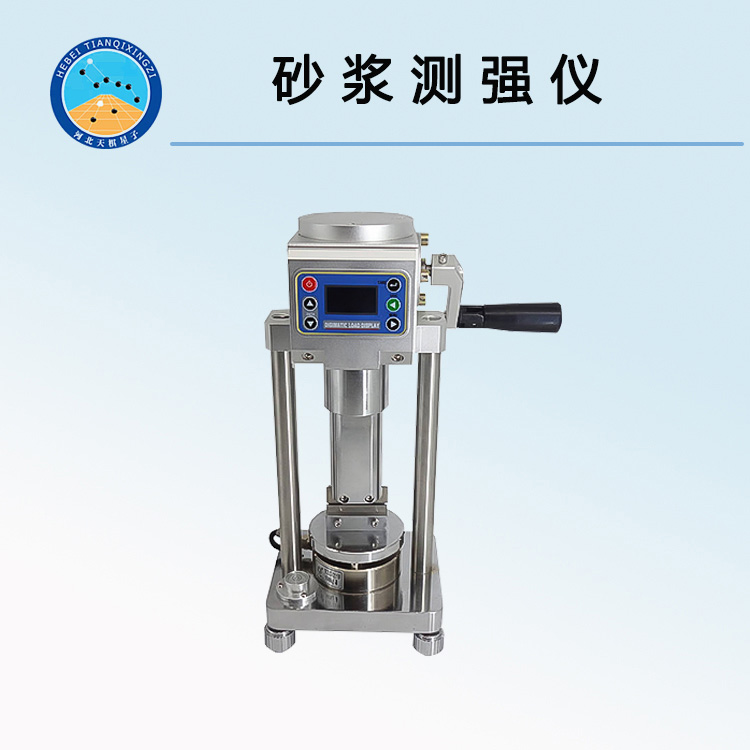

TD-DH5砂漿電荷儀

 一、產品簡介

砂漿點荷儀適用于推定燒結普通磚或燒結多孔磚砌體中的砌筑砂漿強度。具有峰值顯示，數據存儲查詢，單位換算，中英文切換等功能。符合是GB/T50315-2011《砌體工程現場檢驗技術規程》標準要求。

二、主要技術參數

1.測量范圍：0-5kN

2.精度：0.001kN

3.最大行程:30mm

4.電源電壓：5V 內置鋰電池2000mA

5.凈重：5kg

6.外形尺寸：12*18*31cm

7.保存峰值記錄128條，13個線性標定位。

三、結構及特點

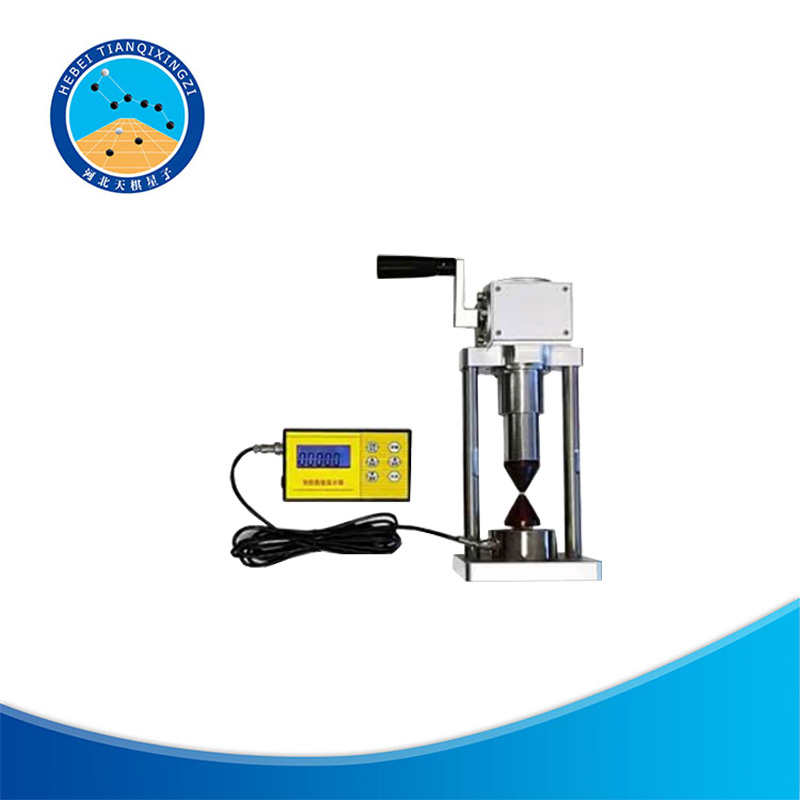

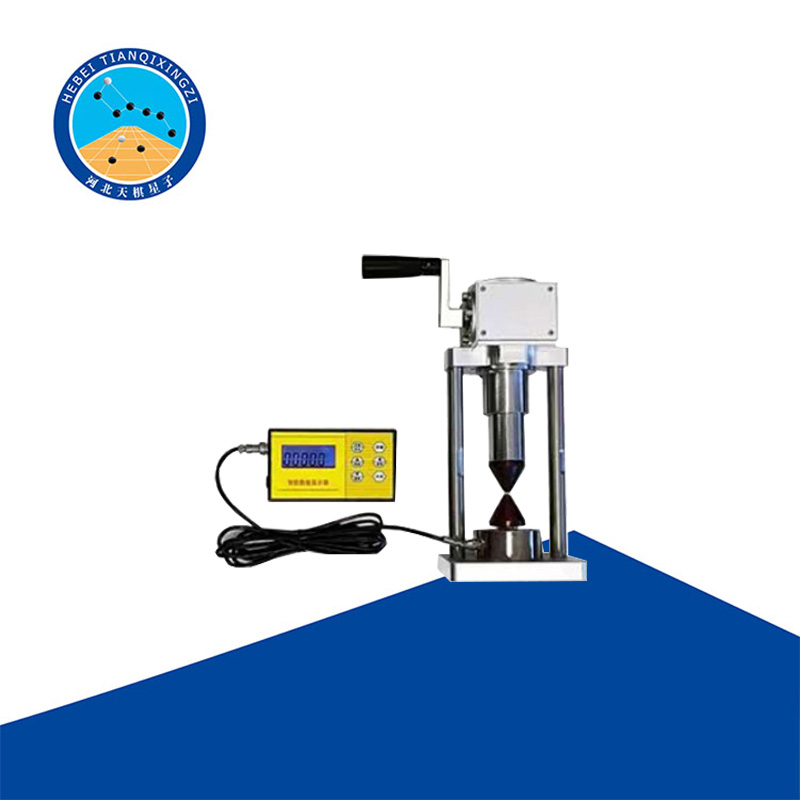

點荷儀由蝸輪、蝸桿機械加荷系統，內置鋰電池、壓力傳感器和智能數字壓力顯示器，組成的一體機，使用及攜帶更加方便。

在工作時，將砂漿試樣放在壓頭上，逆時針慢慢轉動點荷儀的加荷手柄，使上加荷頭向下移動，當加荷頭頂住砂漿試樣就產生壓力荷載，然后緩慢均勻的施加荷載直至試樣破壞為止，此時智能數字壓力顯示器將峰值荷載保持住。

四、使用說明

  1、儀器開機，觀察顯示器上數字是否為零，若不為零應按“TARE”鍵，使其清零。

2、將每個測點處剝離出的砂漿大片加工成（或選?。┓舷铝幸蟮脑嚰汉穸?-20mm，預估作用半徑15-25mm，大面應該平整，但其邊緣不要求非常規則。

3、在砂漿試件上畫出作用點，用刮尺測其厚度t,精確至0.1mm。

將砂漿試樣放置在下加荷頭上。上、下加荷頭對準預先畫好的作用點，此時逆時針慢慢轉動點荷儀的加荷手柄，當試件破壞時顯示器上顯示峰值為此時試件的最大強度值，單位為“KN”。按“SAVE”鍵將數據存儲；存儲成功后峰值自動清零，存儲的數據會在屏幕下方顯示出來。或當場手工記錄。記錄下智能數字壓力顯示器讀數后，代入公式，計算強度。將破壞后的試件拼接成原樣，量測荷載實際作用點到試件邊緣的最短距離即位作用半徑，精確至0.1mm。

注意：不要將上下加荷頭直接頂壓，如果上下加荷頭來做本項檢驗時，必須在上下加荷頭之間放置砂漿片，以免損壞加荷頭。

五、智能壓力數值顯示器參數

(1) 智能壓力數值顯示器的工作原理及使用方法

主要由應變式壓力傳感器和顯示電路組成。壓力傳感器受力產生電壓信號，通過24位A/D轉換器轉換成數字信號，經MCU處理后由液晶顯示器顯示壓力值。

(2) 按鍵功能說明

SAVE：在測量狀態下為存儲當前測量峰值鍵；在置數狀態下為左移功能鍵。在語言和單位設置下為選擇切換鍵。

DATA：測量狀態下為峰值查詢鍵；在設置或峰值記錄狀態下為上下翻頁鍵；在置數狀態下為數值+、-鍵。

MENU：進入功能菜單；在菜單狀態下為返回退出鍵；在置數狀態下為右移功能鍵。

TARE：在測量狀態下為顯示數值清零功能；在功能菜單狀態下為下選擇確認鍵。

開關鍵：按下此鍵可開啟/關閉儀表電源。

(3) 菜單功能說明

a、“查詢記錄”：為峰值記錄查詢功能，選中后按“TARE”進入查詢記錄，按“DATA”上下選擇或翻頁，按“TARE”刪除選中的記錄。按“MENU”退出。

b、“加載標定”：儀器校準時使用，可以保存13個線性標定點，選中后按“TARE”進入，按“DATA+/-”輸入密碼8421；按“TARE”進入或按“MENU”/“SAVE”移光標至“退出”按“TARE”確認退出。

當進入標定界面后：

1、選擇“增加標定”：此選項不會刪除之前的標定數據，只為用戶新增一個標定點。如果在13個標定位沒有空余，需要用戶刪除多余的標定系數。

2、選擇“重新標定”：此選項會刪除之前的所有的標定數據，一般在換新傳感器時才會使用。

3、“量程設置”：為了避免損壞傳儀器，將量程設置為傳感器的最大量程。

C、“清空記錄”：清除所有的峰值記錄。

D、“設置”：參數設置和修改，選中后按“TARE”進入，中英文設置；單位：kN、kg、N、Gm設置；恢復出廠設置；標定系數修改。（注：恢復出廠設置會刪除所有的標定數據，請謹慎操作?。?/span>

六、儀器校準（標準密碼為8421）

為了保持檢測儀的穩定性，保證工程檢測的檢測精度，應定期對儀器進行校驗。具體步驟如下：

調校前，保證儀表電量充足，順時針輕搖儀器加荷手柄，使加荷頭慢慢升起，將用于校準的標準傳感器按裝在本儀器的下方傳感器上，轉動點荷儀的加荷手柄使上加荷頭接觸到用于校準的標準傳感器上方時，將顯示器數值清零。

選“設置”->“標定系數”查看出廠默認的標定位和換算系數；如：“40kg3300”這表示讀數在大于或等于40kg時用3300作為AD值的換算系數，（即：讀數=傳感器AD值/換算系數）系數越大讀數越小。如果讀數不準時可以修改換算系數。如果用加載標準砝碼標定；只需準備每個標定位的值對應重量的砝碼進行標定。

選“加載標定”按“TARE”進入標定界面，選擇“重新標定”按“TARE”確認進入下一步，放上40kg的砝碼(或者用校準的標準傳感器按裝在儀器上加載至40kg)，將此值輸入到本儀器上，按“MENU”右移選擇“保存”按“TARE”保存?；氐絻x器主界面按“TARE”清零。放上40kg的砝碼(或者用校準的標準傳感器按裝在儀器上加載至40kg)，如果儀器顯示的值不準確，數值偏小時將標定系數調小反之調大。在設置界面選擇“標定系數”進入，選擇對應的系數，按“TARE”選擇修改，此時要修改的數值會反白顯示，按“DATA+/-”進行修改。完畢后按“MENU”鍵返回。

◆   儀器標定請到具有計量檢定資質的計量局等單位進行標定，用戶請勿自行標定

七、注意事項

檢測儀使用前應認真閱讀說明書，清楚各項操作方法。檢測儀出廠時已經標定好。說明書的第7節所涉及到的內容，除了儀表標定時才使用外，日常嚴禁操作。

顯示存儲數據滿128條時，在查詢峰值狀態下按“TARE”刪除選中的記錄。。

儀表通電自動清零，有時最后一位顯示不為零時，可按清除鍵清零。儀器顯示的數值長時間不變化時如果沒有按鍵操作儀器會自動關機。

當顯示屏顯示電量不足時，應該及時充電。所配充電器為5V2A電器，充滿后及時拿下充電器，以免造成電池過充影響電池使用壽命。如長時間不使用時應15至30天為儀器充電一次，這樣可以延長電池使用受命。

儀器使用完后應該及時擦干凈，儀表部分應該注意防水、防潮、防油、防碰撞，且遠離高溫。
