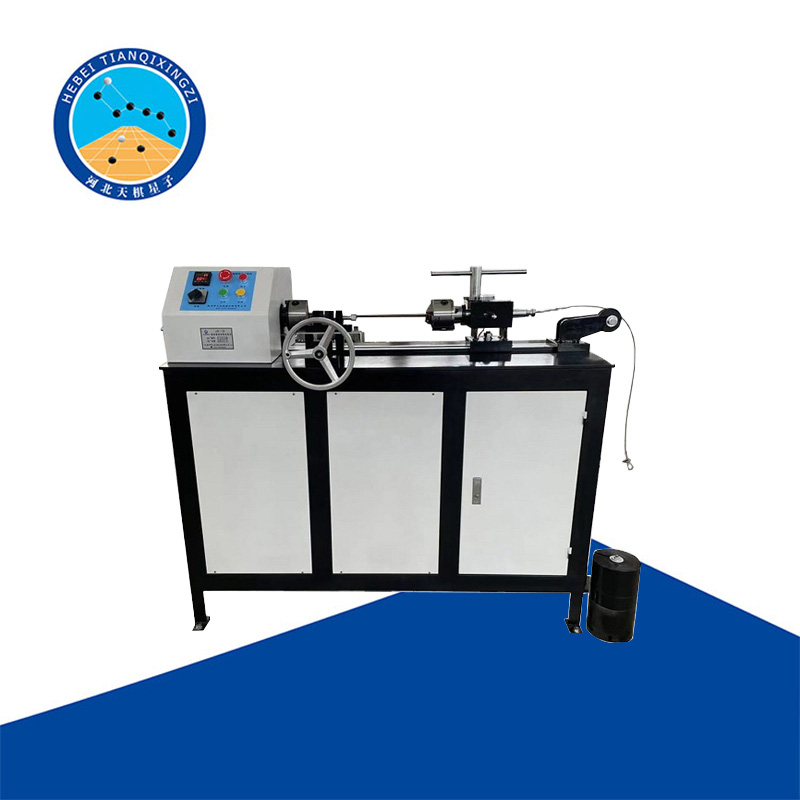

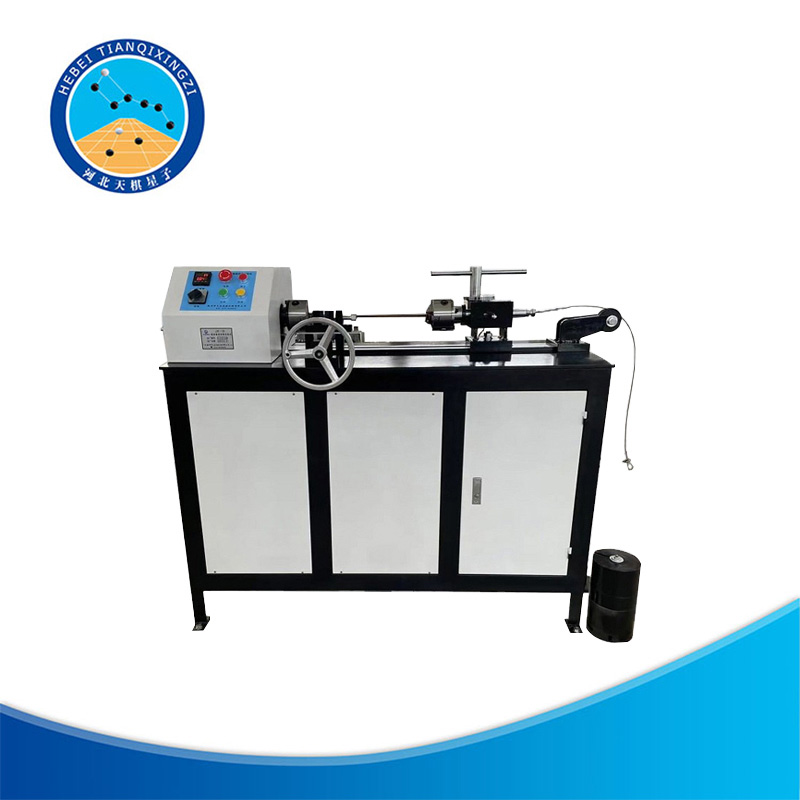

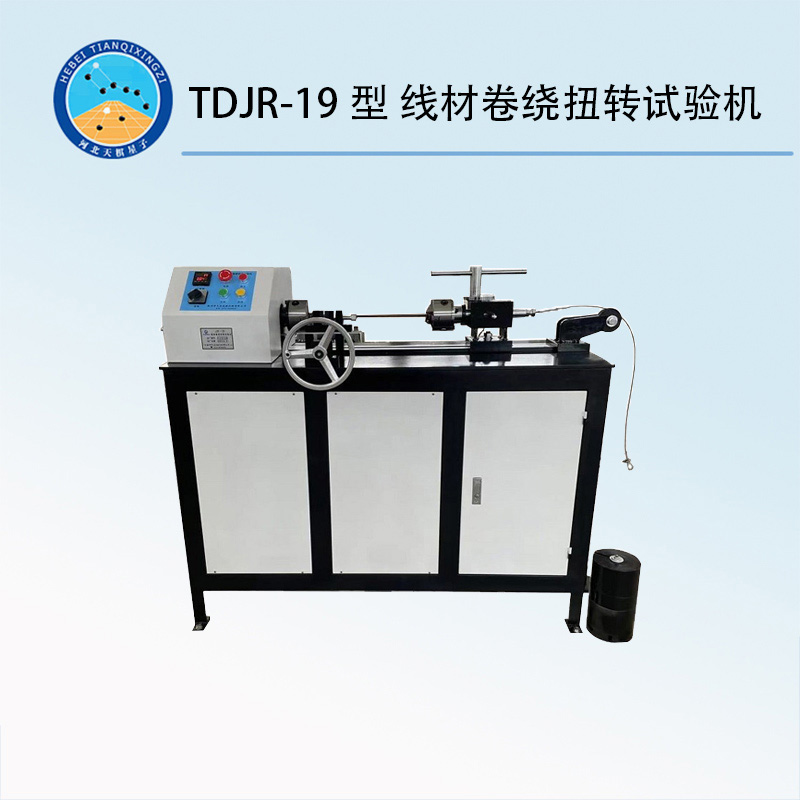

TDJR-19型 線材卷繞扭轉試驗機

一、產品簡介

TDJR-19型線材卷繞、扭轉試驗機是檢驗金屬裸線彎曲性能的設備。適用GB4909.4-85《裸電線試驗方法·扭轉試驗》和GB4909.7-85《裸電線試驗方法·卷繞試驗》標準規定進行，試樣表面應不受任何機械損傷，用于鋁線、鋼線、銅桿需要進卷繞、扭轉試驗的場合。是鋼芯鋁絞線生產廠商具備的檢測工具。

二、技術參數

1、卷繞試樣直徑：鋁線中1~Ф6.0MM

2、卷繞試樣直徑：鋼線中1~Ф4.2MM

3、卷繞試樣直徑：銅線Ф1~Ф6MM

4、扭轉范圍：鋁線Ф1~Ф12MM

5、扭轉范圍：鋼絲Ф2~Ф4.2MM

6、扭轉范圍：銅線Ф1~Ф12MM

7、右軸頭位移距離：>40MM

8、轉速：10、30、60R/MIN

9、總速比：173:75

10、功率：1.5KW

11、外徑尺寸：1340×480×1180MM
