一、產品概述

1.1設備用途

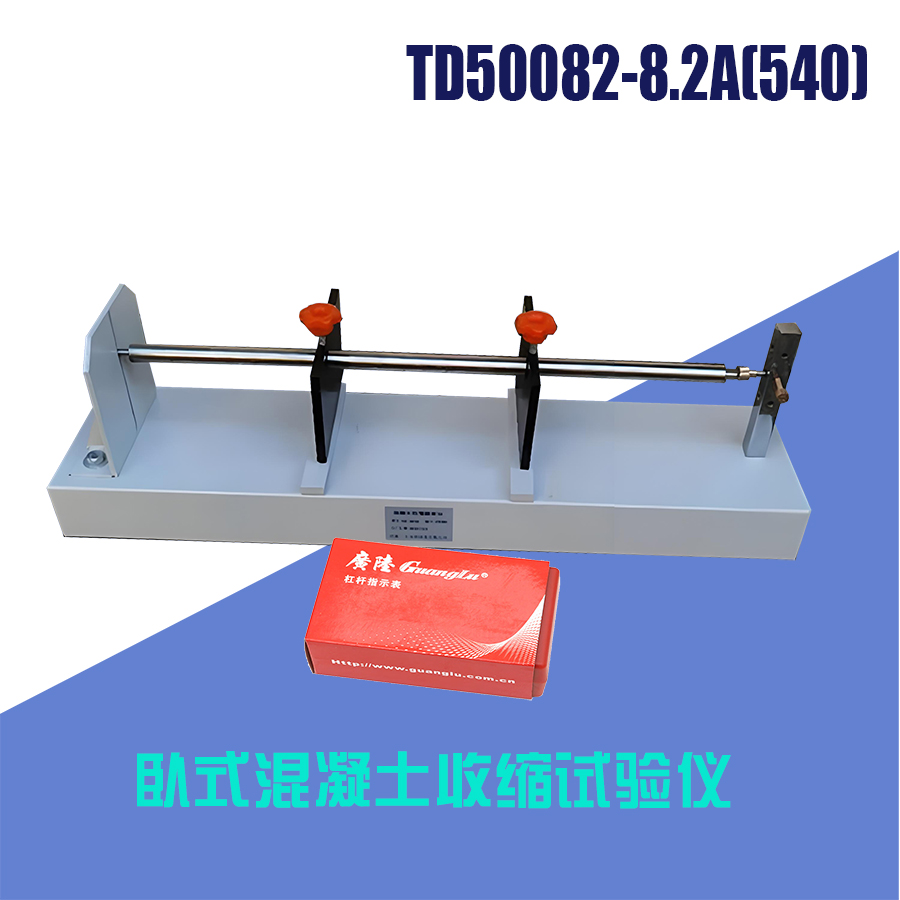

TD50082-8.2A臥式混凝土收縮試驗儀（型號540）是河北天棋星子檢測設備有限公司研發的專用設備，用于測定混凝土在自由干燥條件下的收縮變形性能（非接觸式測量），適用于科研院所、質檢部門、施工單位等對混凝土長期耐久性的評估。

1.2執行標準

?GB/T50082-2024《普通混凝土長期性能和耐久性能試驗方法標準》（收縮試驗方法）。

?適用試件：100mm×100mm×515mm的標準棱柱體試件（或按標準定制尺寸）。

1.3設備特點

?非接觸式測量：采用高精度激光位移傳感器，避免傳統接觸式測量對試件的干擾。

?高精度穩定性：溫度控制精度±0.5℃，濕度控制精度±3%RH，變形測量分辨率0.001mm。

?多試件同步測試：最多可同時測試6組試件，提升試驗效率。

二、技術參數

1、試驗主機為指針（或數顯）千分表

試件尺寸：100mm×100mm×515mm（標準棱柱體）或按標準定制。

測量范圍：(0~10)mm（覆蓋混凝土收縮典型范圍）。

測量分辨率：0.001mm（激光位移傳感器）。

測量精度：±0.005mm（全量程）。

2、可配置選項：

TD50082-8.2Y型混凝土收縮試驗箱

溫度控制范圍：(20±2)℃（或按標準要求，如(20±1)℃）。

濕度控制范圍：(60±5)%RH（標準養護條件，收縮試驗需干燥環境時可調整至(40±5)%RH）。

TD50082-8.2C接觸法混凝土收縮試驗全自動采集儀

試件數量：1組、2組、3組、4組、5組、6組（每組3個試件。獨立測量通道，互不干擾）。

數據采集頻率：1次/小時（可設置，如1次/天）。

電源要求：AC220V/50Hz，功率≤1.5kW。

工作臺尺寸：長×寬×高：按通道數訂制（含試件架和控制系統）。

通信接口：USB/RS485（支持?jǐn)?shù)據導出至計算機）。

三、操作流程

1收縮試驗應在恒溫恒濕環境中進行，室溫應保持在(20±2)℃,相對濕度應保持在(60±5)%。試件應放置在不吸水的擱架上，底面應架空，試件之間的間隙應大于30mm。

2試件應在自混凝土攪拌加水后的3d齡期時從標準養護室取出，并應立即移人恒溫恒濕室測定其初始長度，此后應至少按下列規定的時間間隔測量其變形：1d、3d、7d、14d、28d、45d、60d、90d、120d、150d、180d、360d。

采用TD50082-8.2Y型混凝土收縮試驗箱與TD50082-8.2C接觸法混凝土收縮試驗全自動采集儀配套時可以完成全自動采集，并生成試驗數據曲線。

3對非標準養護試件，當需要移人恒溫恒濕室進行試驗時，應先在該室內預置4h,再測其初始值。測量時應記下試件的初始干濕狀態。

4收縮測量前應先用標準桿校正儀表的零點，并應在測定過程中再復核1次~2次，其中一次應在全部試件測讀完后進行。當復核發現零點與原值的偏差超過士0.001mm時，應調零后重新測量。

5試件每次在臥式收縮儀上放置的位置和方向均應保持一致。試件上應標明相應的方向記號。試件在放置及取出時應輕穩仔細，不得碰撞表架及表桿。當發生碰撞時，應取下試件，并重新以標準桿復核零點。
