一、產品概述

 1.1 設備用途

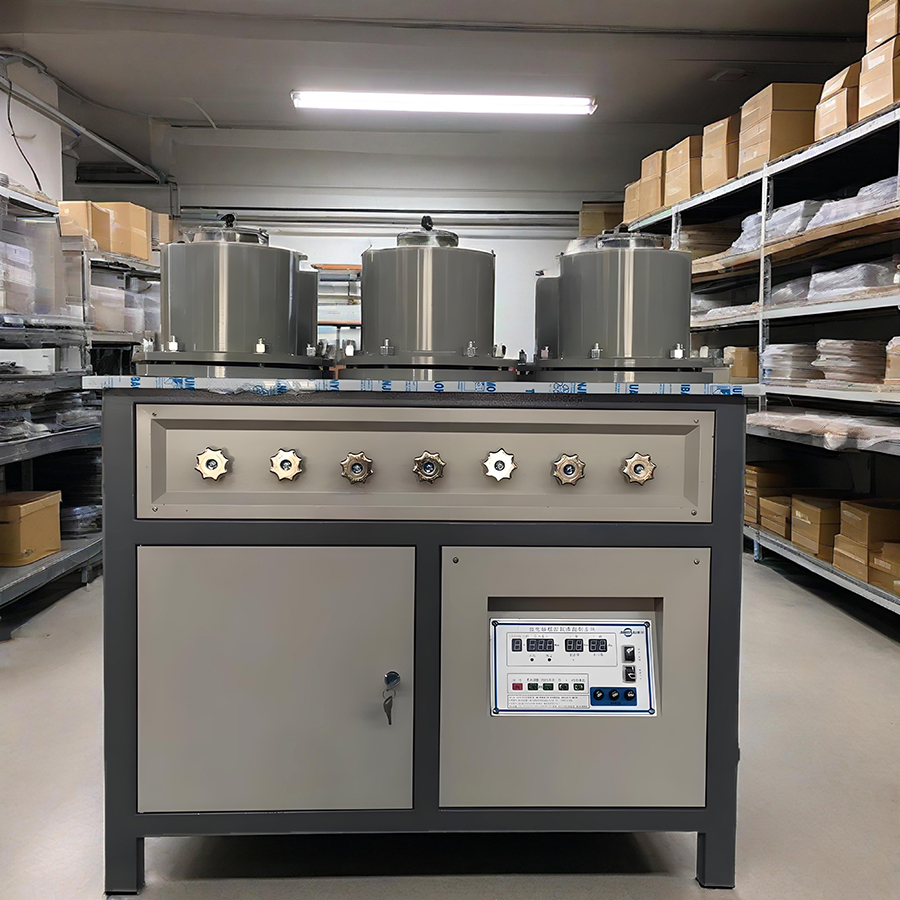

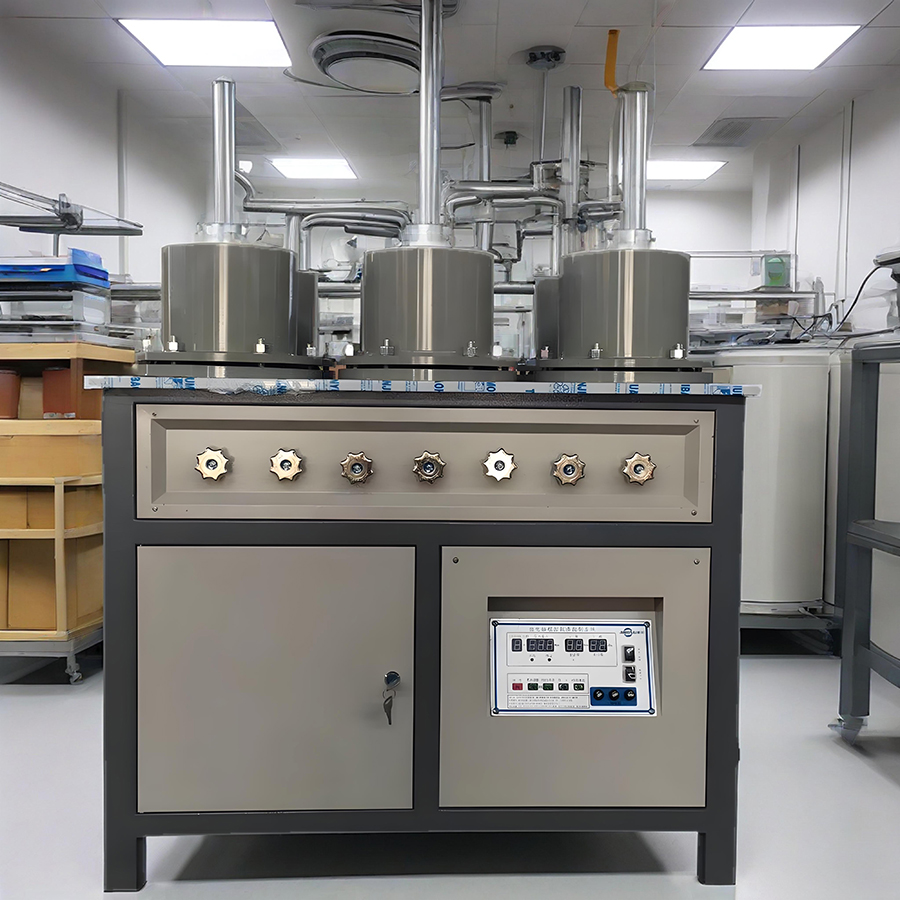

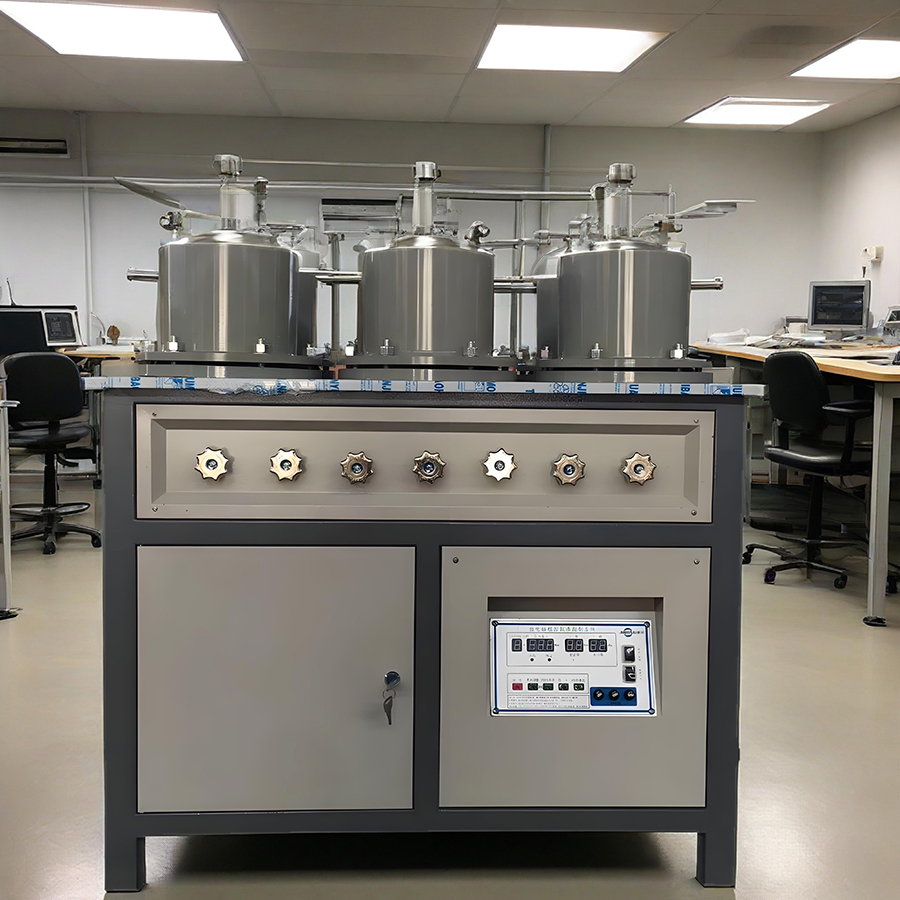

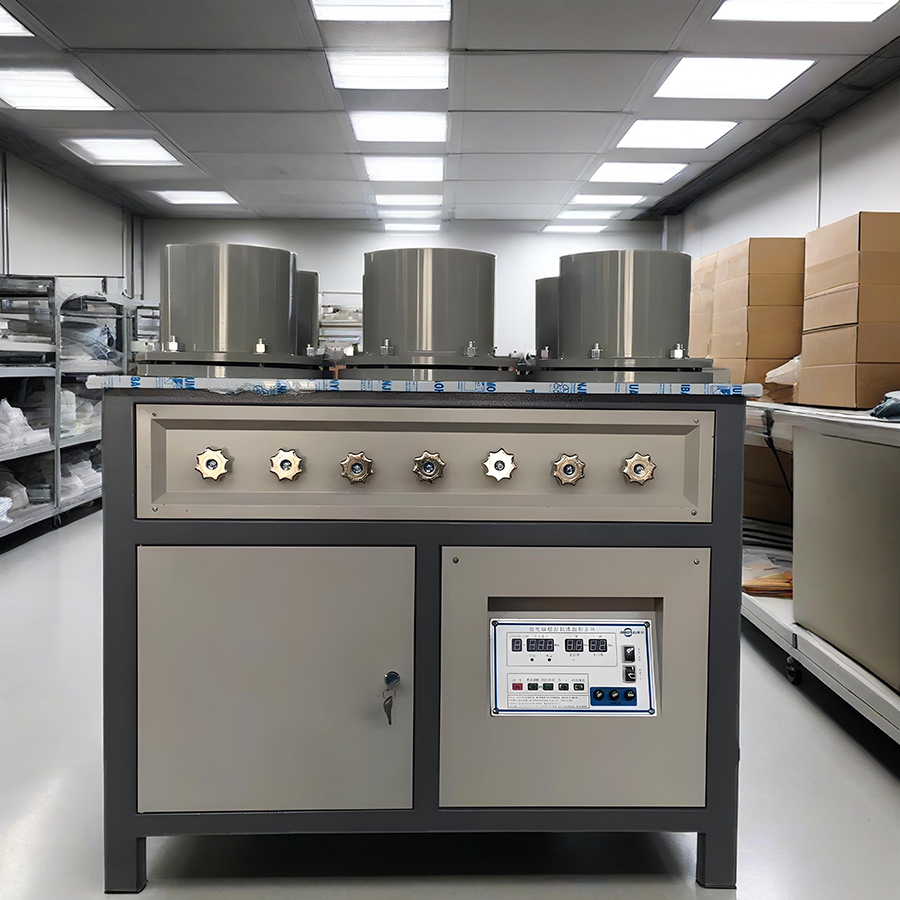

TD50082-6混凝土標準抗?jié)B儀是河北天棋星子檢測設備有限公司依據 GB/T 50082-2024 研發生產的專用設備，用于測定混凝土在 滲水高度法 下的抗?jié)B性能，評估混凝土抵抗壓力水滲透的能力，適用于科研院所、質檢部門、施工企業等對混凝土耐久性的檢測需求。

 1.2 執行標準

? GB/T 50082-2024《普通混凝土長期性能和耐久性能試驗方法標準》（滲水高度法）。

? 適用試件：上口直徑175mm、下口直徑185mm、高150mm的圓臺體試件（或標準圓柱體試件）。

1.3適用標準：

GB/T 50082-2009《普通混凝土長期性能和耐久性能試驗方法標準》

GB/T 50081-2019?《混凝土物理力學性能試驗方法標準》

?JGJ/T 193-2009?《混凝土耐久性檢驗評定標準》

?TB/T 3275-2018?《鐵路混凝土》

JT/G 3420-2020《公路工程水泥及水泥混凝土試驗規程》

SL/T 352-2020?《水工混凝土試驗規程》

NB/T 20437-2017?《核電工程混凝土試驗、檢驗規程》

DL/T 5150-2017?《水工混凝土試驗規程》

 1.3 設備特點

? 高精度壓力控制：穩定維持(0.1~0.2)MPa水壓，誤差≤±0.01MPa。

? 自動化操作：支持定時加壓、自動保壓及數據記錄，減少人為誤差。

? 多試件兼容：6個試位獨立控制，可同時測試6組試件，提升效率。

 二、技術參數

1、允許最大工作壓力：4MPa

2、工作方式：自動加壓

3、一次可作試件數：6個

4、試模幾何參數：上口內徑174毫米，下口內徑185毫米，高度165毫米。

5、水泵參數：柱塞直徑10毫米，柱塞行程10毫米，柱塞往變頻率154次/分，流量0.11升/分。

6、電動機：型號A02-5624功率：90W轉速：1390轉/分

 三、設備結構組成

1. 壓力控制系統：包括電動加壓泵、壓力傳感器及穩壓閥，實現精確壓力控制。

2. 試件容器：6個獨立抗?jié)B試模，材質為優質不銹鋼，內壁光滑防滲漏。

3. 供水系統：儲水箱、水泵及管路，提供穩定水源。

4. 滲水高度測量裝置：刻度標尺或數字傳感器，用于測量試件滲水高度。

5. 控制面板：觸摸屏操作，支持參數設置、壓力顯示及報警提示。
