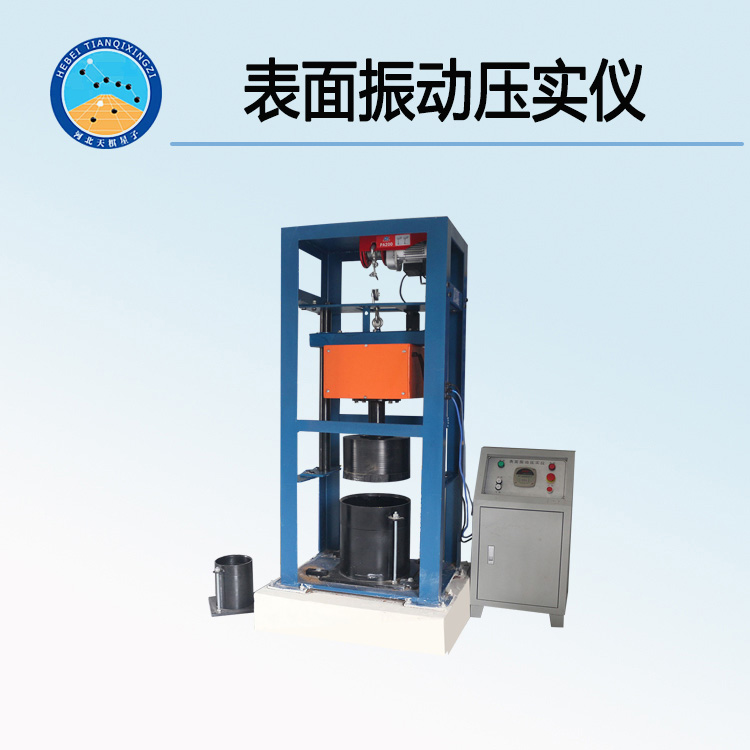

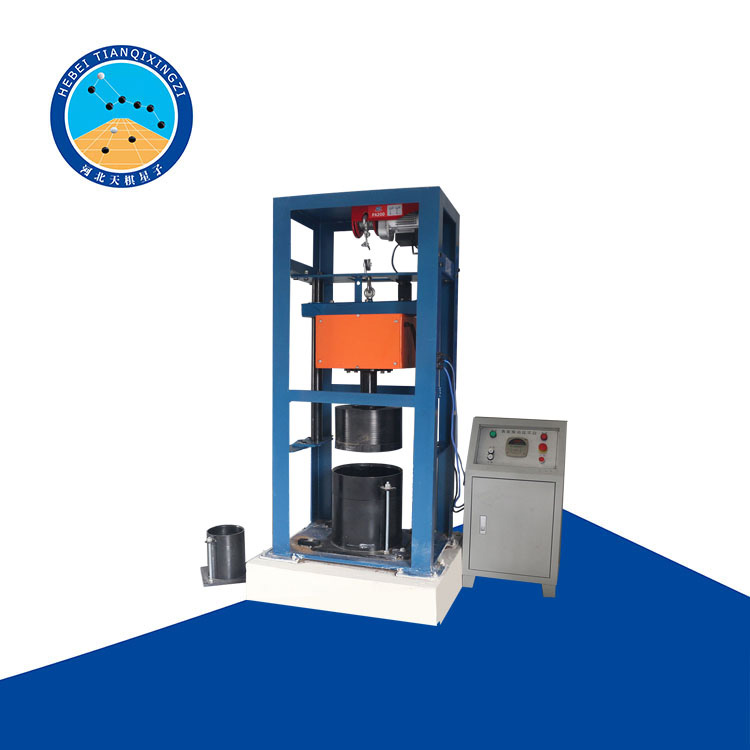

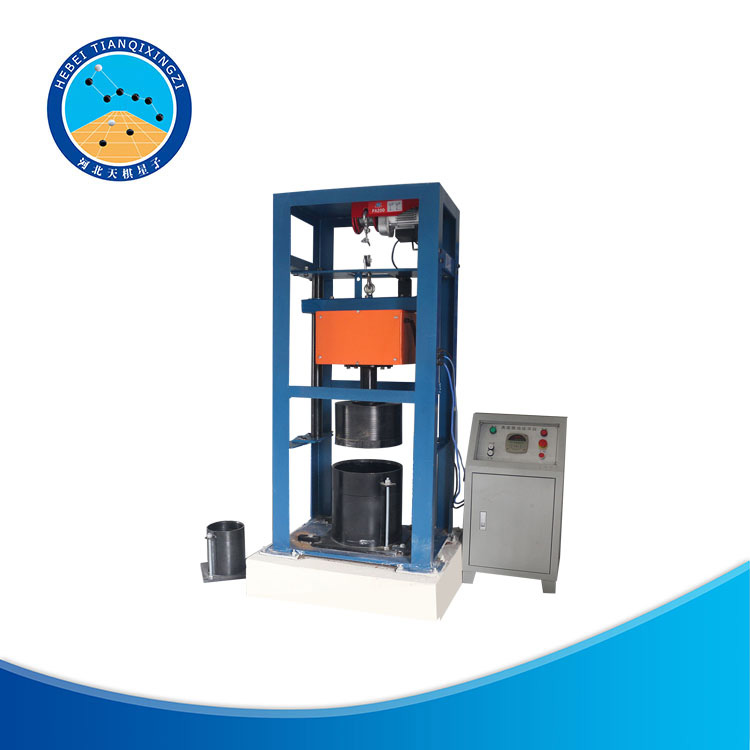

TD133-2型表面振動壓實儀
一、產品簡介
TD133-2型表面振動壓實儀由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準T/CHES 29-2019《粗粒土試驗規程》中T/CHES 29-2019《相對密度試驗-表面振動法》開發研制并生產的。
對于無粘性自由排水土的最大干密度的測定。擊實試驗法德曲線型試驗曲線是最多峰或無顯著值,這表面該法對這類土已不是最合適方法了,而且擊實法確定的最大干密度常常低于振動壓實實驗結果。新增了此法和振動臺法,作為粘性粗粒土和巨粒土的最大干密度測定的基本方法,表面振動器法與振動碾壓工況相似,操作簡便,試樣在振動壓實過程中不易產生分離現象。
二、技術參數
1、靜壓力:1900N±10%(可調)
2、激振力:6800-6900N
3、振動頻率:28-30HZ
4、圓柱體試件模具
鋼模:內徑152mm 高170mm 壁厚10mm
鋼模套環:內徑152mm 高50mm 壁厚10mm
5、梁式試件模具(選配)
鋼側板:長450mm 寬180mm 厚150mm
鋼墊塊:長450mm 寬100mm 厚25mm
三、TD133-2型表面振動壓實儀原理:
振動夯板在試樣表面做垂直振動壓實被自上而下傳播,顆粒菱角剪裁破碎后,顆粒位置重新排列,移動到相應于土工試驗規格標準條件下的穩定位置,從而土體得到壓實。
