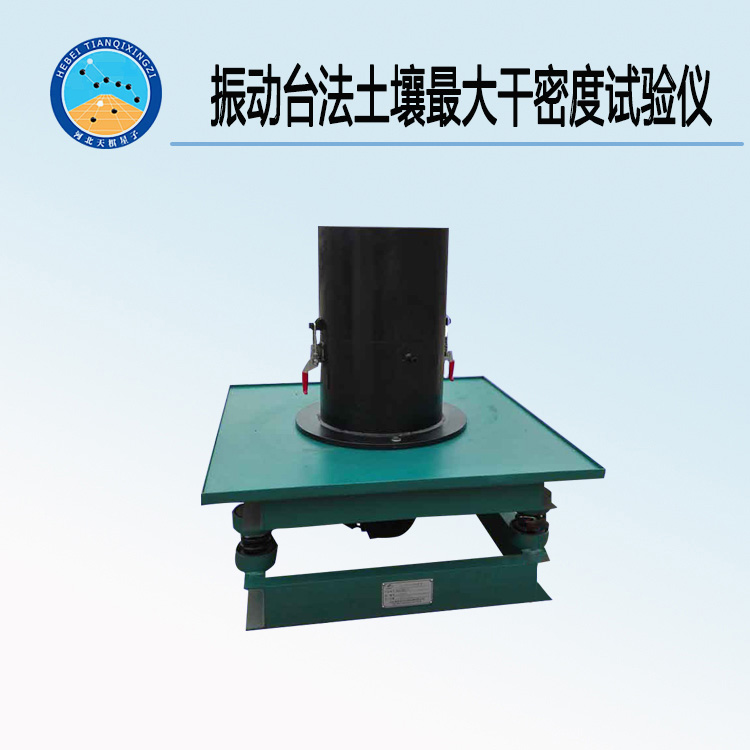

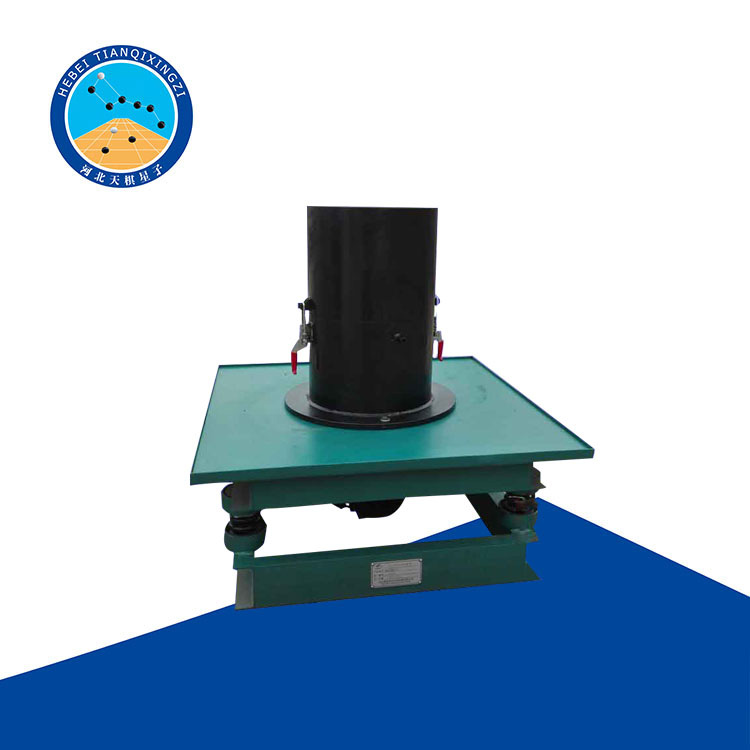

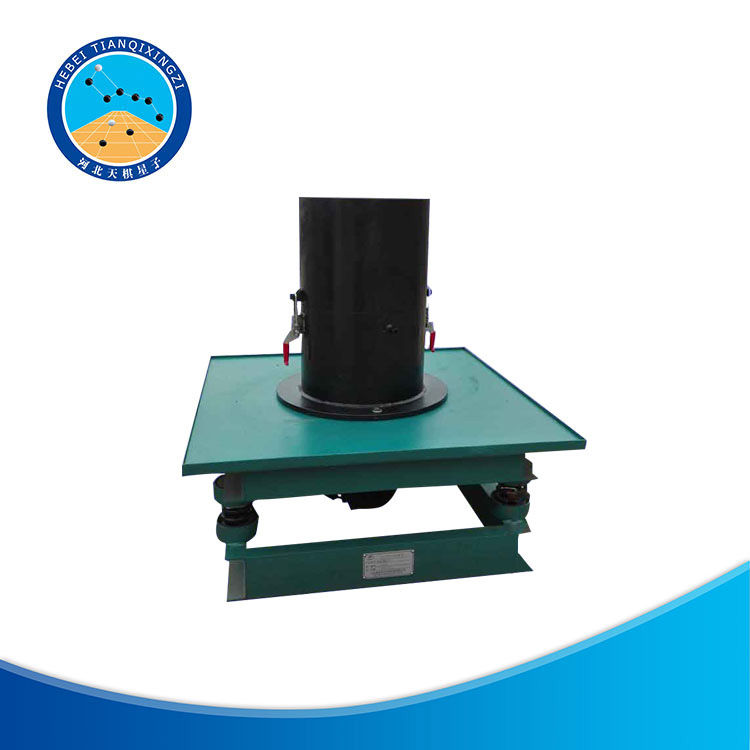

天檢牌TD133-2型振動臺法最大干密度試驗儀

一、產品簡介

TD133-2型振動臺法最大干密度試驗儀由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準T/CHES 29-2019《粗粒土試驗規程》中T/CHES 29-2019《相對密度試驗-振動臺法》開發研制并生產的。

適用于最大粒徑為60mm且能自由安排水的無粘性粗顆粒，粗顆粒中小于0.076mm的細砂含量不得不大于12%。測定粗粒土的最大干密度，采用傾填法測定粗粒土的最小干密度。

二、技術參數

額定電壓：380V

額定功率：1.5KW

振動臺的頻率：40Hz-60Hz

振幅：0mm-2mm

加重底板與加重物對試樣的總壓力：14KPa

試樣桶型號：內徑30cm*高度34cm

內徑20cm*高度23cm

三、使用說明

1 干法：先拌勻烘干試樣，將試樣裝填于試驗筒內，稱筒與試樣總質量。裝填方法與最小干密度方法相同。通常情況是直接用最小干密度試驗時裝好的試樣筒，放在振動臺上，加上套筒，把加壓蓋板放在土上面依次安放好加重物。隨時將振動臺調整至最優振幅0.64mm，振動8min后，卸除加重物和套筒，測讀試樣高度，計算試樣體積。

2 濕法：在烘干試料中加適量的水，或用天然的濕土進行裝樣。裝完試樣后，應立即振動6min。對于高含水率的試樣，為了防止，某些土在振動過程中產生顆粒跳動，振動6min時，應隨時減小振動臺的振幅。振動后吸除土面上的積水，依次裝上套筒，施加重物，然后固定在振動臺上面，振動8min后，依次卸除加重物與套筒。測讀試樣高度，試樣筒與試樣總質量。取代表性試樣測含水率。

3 最大干密度測定進行平行試驗。每次測定值都列出，不取平均值。

四、產品特點

1. 采用變頻技術，振動頻率可按需要在0-60Hz內任意調節

2. 振動時間采用預置拔碼開關，可按需要在0-99小時內任意設置

3. 采用專用調頻電機，振動噪聲小，有利于保護操作者的身心健康

4. 采用壓板式固定試模，放置及取下試模方便，振動工作臺面上已預留螺孔，更換大小試模只需向里或向外移動一個螺孔，即可改變大小試模的定位和固定。

五、安裝使用與維修

1. 振動臺安裝前，應先打好基礎，打基礎上平面找按底架螺栓孔埋好固定螺栓，然后安裝，安裝時固定螺栓必需擰緊。

2. 振動臺安裝完畢試車前，先開車3-5分鐘停車，對所有緊固螺栓進行檢查，若松動須擰緊后方可使用。

3. 振動臺在振實過程中，混凝土制品應牢固的緊固在振動臺上，所需振實的制品放置要與臺面對稱，使負荷平衡，振實制品的緊固裝置用戶可根據自己的需求自行設計配制。

4. 振動臺軸應經常檢查，并定期拆洗，更換潤滑油，使軸承保持良好的潤滑，延長振動臺的使用壽命。

5. 振動臺有可靠的接地線，確保安全。
