一、產品概述
TDTM-3型液壓脫模器是河北天棋星子檢測設備有限公司研發生產的高效脫模設備，專為土工試驗及水泥混合料試件脫模設計。本機采用全鋼結構，具有堅固耐用、脫模效率高、操作無噪音等特點，適用于圓形試模試件的快速脫出，尤其對水泥混合料及高強度試模具有顯著優勢。
二、主要用途
?土工試驗圓形試模試件的脫模
?各類水泥混合料試件的脫模
?強度較高的試模脫模（特別顯威力）
三、主要技術參數
項目 | 參數 |
最大脫模長度 | 250mm |
上升速度 | 250mm/min |
下降速度 | 500mm/min |
額定電壓 | 380V（三相四線） |
最大荷載 | 200kN（原說明200KW為筆誤，已修正） |
液壓泵流量 | 1.2L/min |
液壓泵額定壓力 | 40MPa |
電機功率 | 0.75KW |
四、主要結構與工作原理
4.1主要組成部分
本機由機架、液壓系統、壓力表及電器系統四大部分組成：
4.1.1機架部分
?橫梁：安裝脫模和制件附件，適配多種試模脫模需求。
?立柱：支撐機架主體，保證穩定性。
?托盤：用于試模桶的定位和支撐，可調節高度以適應不同試模。
?外殼與底座：提供安全防護和設備穩定性。
4.1.2液壓系統
?液壓泵：高壓柱塞泵（流量1.2L/min，額定壓力40MPa），由0.75KW電機直接驅動。
?送油閥與回油閥：分別控制活塞上升和下降，左側回油閥可調節上升速度。
?油箱與濾油器：保證液壓油清潔，延長設備壽命。
?安全閥：過載時自動溢流，防止系統壓力過高。
4.1.3壓力表
?2.5級耐震壓力表，測量范圍0~40MPa，使用時嚴禁超壓，以防損壞機件。
4.1.4電器系統
?包括電動機、啟動按鈕、停止按鈕、熔斷器及繼電器，提供穩定動力控制。
4.2工作原理
電機驅動液壓泵產生高壓油，通過送油閥推動活塞上升，完成脫模動作；回油閥控制活塞下降。雙向油缸設計實現升降自如，壓力表實時監控系統壓力，確保安全操作。

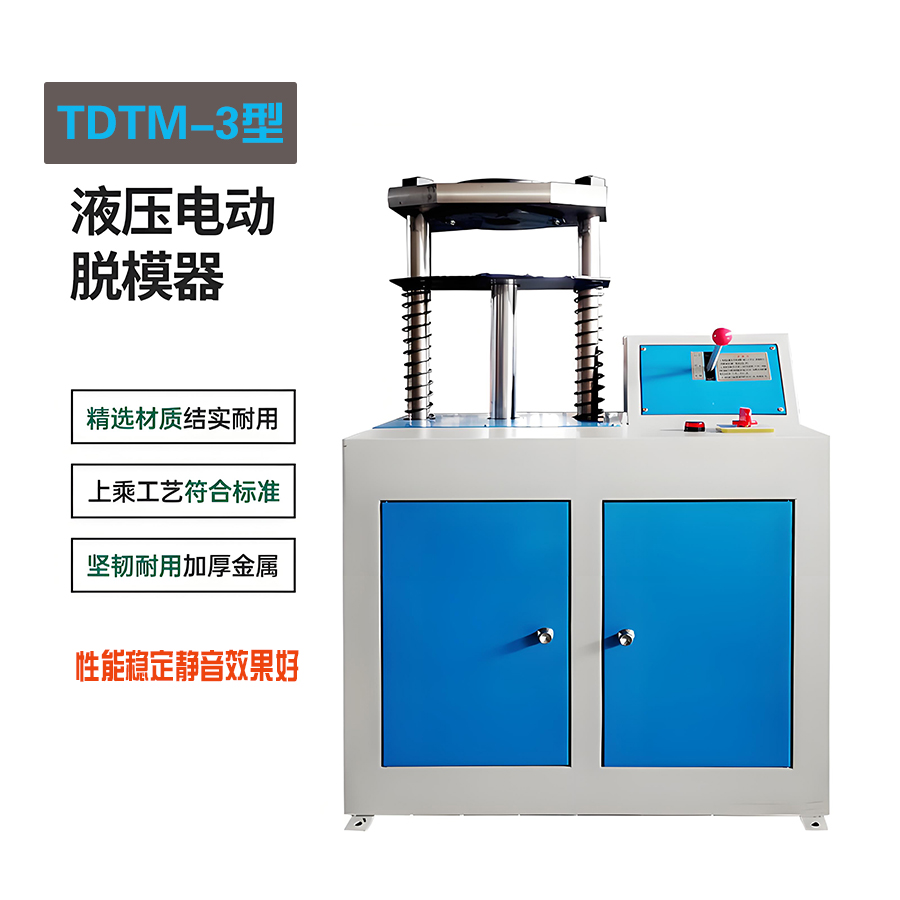

TDTM-3型 液壓脫模器
