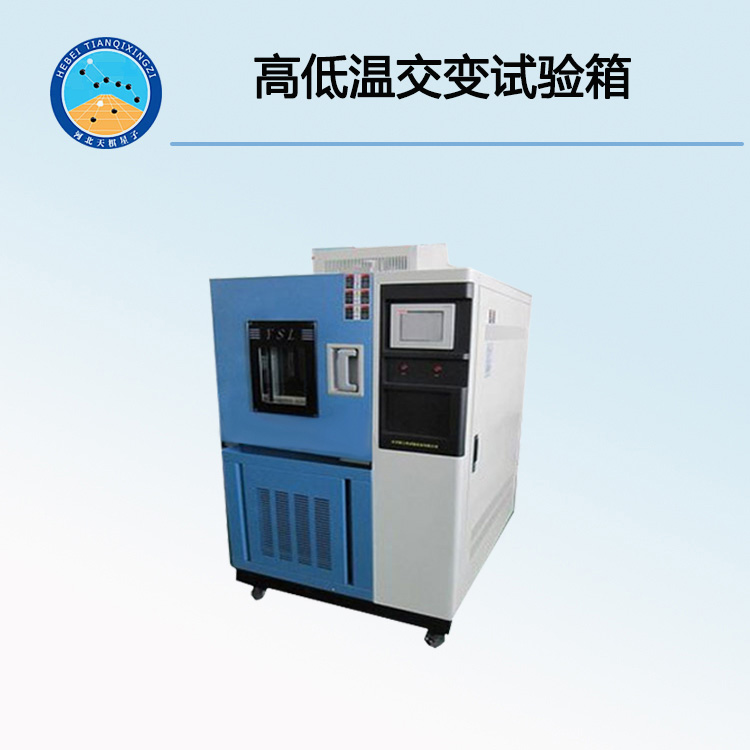

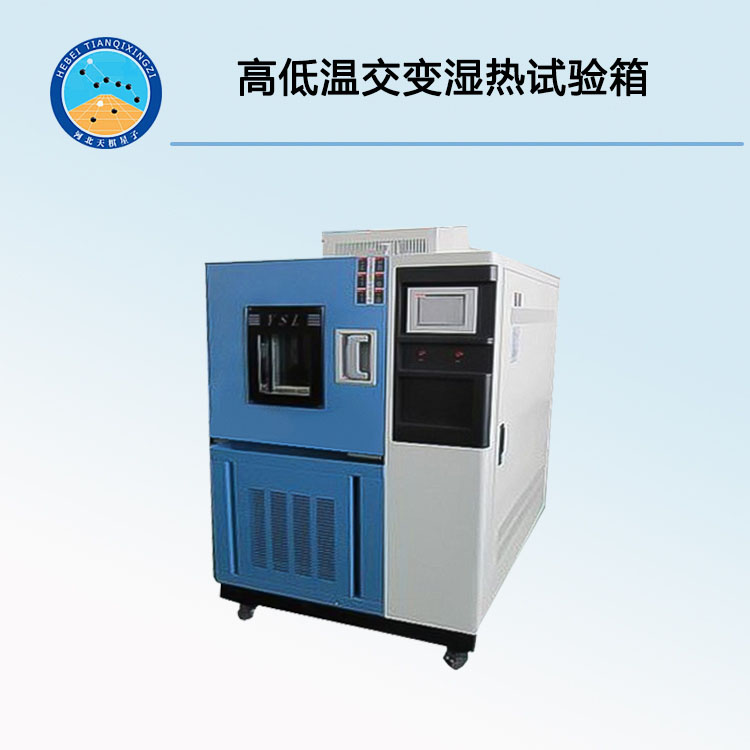

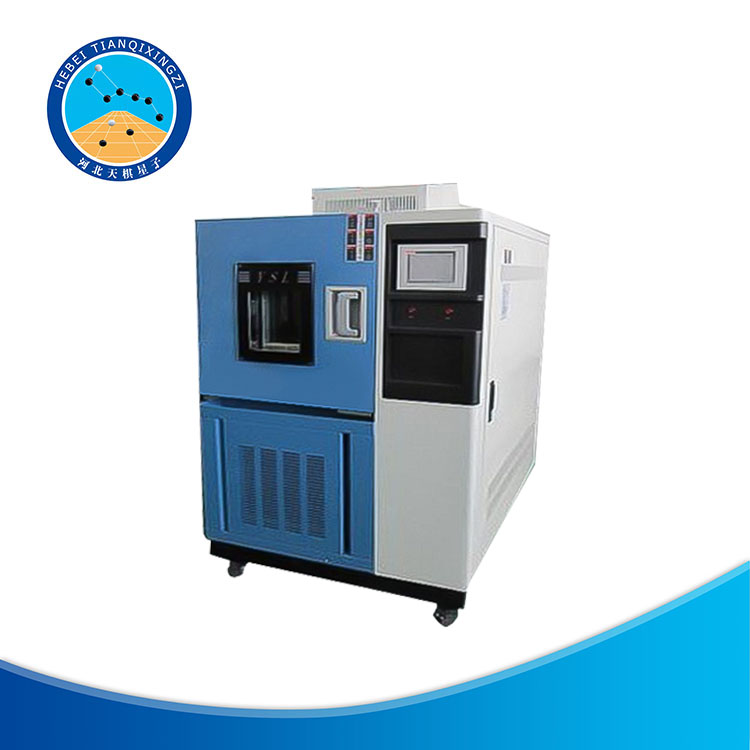

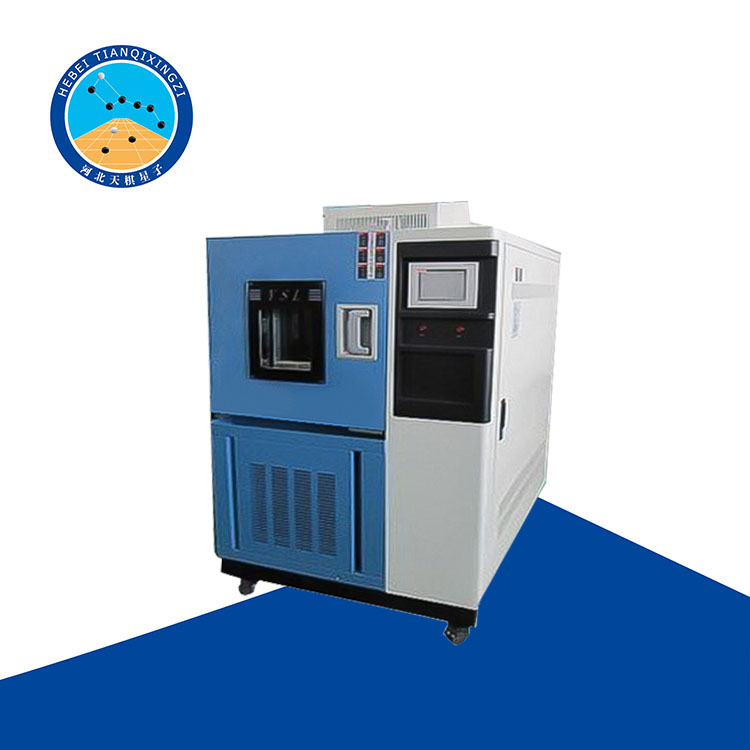

TD855-3高低溫交變濕熱試驗箱

適用范圍：

    用于測試和確定電工、電子及其他產品及材料進行高溫、低溫、或恒定試驗的溫度環境變化后的參數及性能。

該系列產品適用于航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元?dú)饧诟叩蜏鼗驖駸岘h(huán)境下、檢驗其各項性能指標。

執行標準：

    GB10592-93 高低溫試驗箱技術條件

GB2423.1-2001試驗A 低溫試驗方法

GB2423.2-2001試驗B 高溫試驗方法

GB2423.3-93試驗Ca 恒定試驗方法

GB2423.4-93試驗Db 交變試驗方法

規格型號：TD855-3

技術參數：

    1、試驗箱內部尺寸：800*700*900mm（寬*深*高）

2.試驗箱外部尺寸：1350*1250*1880mm

3.容積：500 升

4.溫度范圍：-20~150℃

5.濕度范圍：30~98%RH

6.波動/均勻度：≤±0.5℃/±2℃

7.濕度波動度： ±3RH

8.升溫時間：2℃~3℃/min (空載)

9.降溫時間：1℃~1.2℃/min (空載)

10. 程序儲存容量 120組，具有斷電程式記憶功能，復電后繼續進行，

11.控制裝置：可編程溫濕度控制器TEMI880觸摸屏?？娠@示設 定參數，時間，加熱器，加濕器等工作狀態，同時具有試驗自動運行及PID參數自整定功能。

12. 屏幕顯示：設定溫濕度；實測溫濕度；加熱、加濕、時間、等工作狀態以及各種報警指示。

產品特點：

  1、低溫控制方式：

本試驗箱的制冷系統采用進口壓縮機所組成的復疊式制冷系統，該制冷系統具有匹配合理、可靠性高、使用維護方便等優點，后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用下降到較為經濟的狀態。

2、顯示器

（1）采用日本原裝進口"優易控"品牌溫濕度儀表，7英寸高清真彩液晶觸摸顯示屏；

（2）實時監控(監控控制器實時數據，信號點狀態，實際輸出狀態)；

（3）曲線記錄功能3.3.1.控制器可存儲600天內歷史數據(24小時運行狀態下，記錄間隔1min以上，溫濕度數據同時記錄時)，且可回放上傳的控制內歷史數據曲線；

（4）在機器停機狀態下，可隨時插入U盤導出或上傳數據，并可通過隨機贈送軟件將導出來的文件在電腦查看或轉成EXCEL格式；

（5）儀表配備USB端口，可直接通過端口驅動微型打印機預覽及打印(選配)；

（6）溫濕度控制采用P.I.D + S.S.R系統同頻道協調控制；

（7）具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定。

作用及原理：

高低溫交變試驗箱一般可分為可程式高低溫試驗箱(觸摸屏/按鍵式)、單點式高低溫試驗箱。用來測試材料結構或復合材料，在經極高溫及極低溫的連續環境下所能忍受的程度，藉以在試驗其熱脹冷縮所引起的化學變化或物理傷害。適用的對象包括金屬，塑料，橡膠，電子……等材料，可作為其產品改進的依據或參考。

通訊功能：

1、控制器面板配有10M/100M以太網絡接口，自動獲取IP地址遠程控制?？芍С謱崟r監控、歷史曲線回放、程序編輯、FTP上傳下載、歷史故障查看、遠程定值/程序控制等功能。

2.設備具有強大的網絡監視、控制網絡功能，即使您不在機器旁邊，也可以在電腦上實時操作、監控，對設備的運行情況了如指掌。

結構概述：

1、外膽均采用不銹鋼

2、內膽采用進口高級不銹鋼(SUS304)鏡面板。

3、保溫材質:高密度玻璃纖維棉.保溫厚度為100mm

4、溫度循環系統:采用特制空調型低噪音長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪,以達強度對流 垂直擴散循環。

5、門與箱體之間采用雙層耐高溫之伸張性密封條以確保測試區的密閉

6、采用無反作用門把手，操作更容易

7、機器底部采用高品質可固定式PU活動輪.

8、觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜加熱除霜(清楚觀察試驗過程)

9、測試孔(機器左側)可外接測試電源線或信號線使用(孔徑或孔數須增加需指示)

加熱系統：

1、采用遠紅外鎳合金高速加溫(2KW×2)電加熱器

2、高溫完全獨立系統，不影響低溫試驗、高溫試驗及交變

3、溫度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益

電路控制系統：

1、溫濕度控制儀表采用"韓國原裝TEMI850"大屏幕-液晶顯示-可編程微電腦PID控制SSR輸出運行。全進口超大液晶觸摸屏幕畫面，熒幕操作簡單，程式編輯容易。

2、精度:0.1℃(顯示范圍)

3、解析度:±0.1℃;

4、感溫傳感器:PT100鉑金電阻測溫體;

5、控制方式:熱平衡調溫調濕方式;所有電器均采用(施耐德)系列產品

6、溫濕度控制采用P . I . D+S.S.R系統同頻道協調控制

7、具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定

8、控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示

9、具有100組程式、每組100段、每段可循環999步驟的容量，每段時間設定最大值為99小時59分

10、資料及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機

11、具有RS-232或RS-485遠程通訊界面，可在電腦上設計程式，監視試驗過程并執行自動開關機等功能

12、控制器具有熒屏自動屏保功能，在長時間運行狀態下更好的保護液晶屏(使其壽命更長久)

13、本試驗箱回風口具有自動除霜裝置(這樣才能使試驗時產生的水蒸氣不會聚集在制冷蒸發器上，產生冰堵現象)

制冷系統控制：

1、壓縮機:全封閉法國泰康1.5HP×2×1組

2、制冷方式:復疊式制冷

3、 冷凝方式:強制風冷冷卻

4、制冷劑:R404A、R23(環保型)

5、系統管路均作通氣加壓48H撿漏測試.

6、加溫、降溫系統完全獨立

7、內螺旋式冷媒銅管

8、斜率式蒸發器

9、干燥過濾器、冷媒流量視窗、修理閥、油分離器、電磁閥、貯液筒均采用進口原裝件

10、除濕系統: 采用蒸發器盤管露點溫度層流接觸除濕方式

11、降溫時啟動R404A 、R23，除濕時只啟動R404A(節能降耗)

保護系統：

1、風機過熱保護

2、整體設備欠相/逆相保護

3、制冷系統過載保護

4、制冷系統超壓保護

5、整體設備定時

6、水泵過熱，過流保護

7、其它還有漏電、缺水、運行指示，故障報警后自動停機等保護。

設備使用條件：

1、環境溫度:5℃~+28℃(24小時內平均溫度≤28℃)

2、環境濕度:≤85%

3、電源要求:AC380( ±10%)V/50HZ 三相四線制

試驗箱注意事項：

嚴禁將如下物品放入試驗箱內

l 爆炸性物品：如硝化物,其他易爆性硝酸類物質;易爆硝基化合物;易爆有機過氧化合物

2 腐蝕性物質,有強腐蝕性物質,如l 粉未,易污染物

3可燃性物質:如金屬Li,K,Na,P,氧化物，氯化物，硝酸鹽

4易燃品:如汽油、煤油、甲醇，二甲苯等及燃點大于-30度的物質。

5可燃?xì)怏w如氫氣、炔類，烷類及其他在15度下可燃之氣

維護保養方法：

1、使用前請確認試驗箱的供水水箱內的存水是否足量;水箱蓋是否蓋好;排水開關復位情況。

2、請確認濕球測試布是否清潔，是否濕潤，一般情況下濕球的清潔每個月一次，每三個月更換新的測試棉布。

3、請檢查高低溫交變試驗箱的干球超溫保護開關應設定為最高溫加(20℃~30℃)，超溫保護器溫度設定點為溫度設定點(20℃~30℃)。

4、確定在測試時是否進行濕度測試，如果只做溫度測試時，則需取下測試布，因測試布于85℃以上高溫情況下運轉后，無法再吸水。
