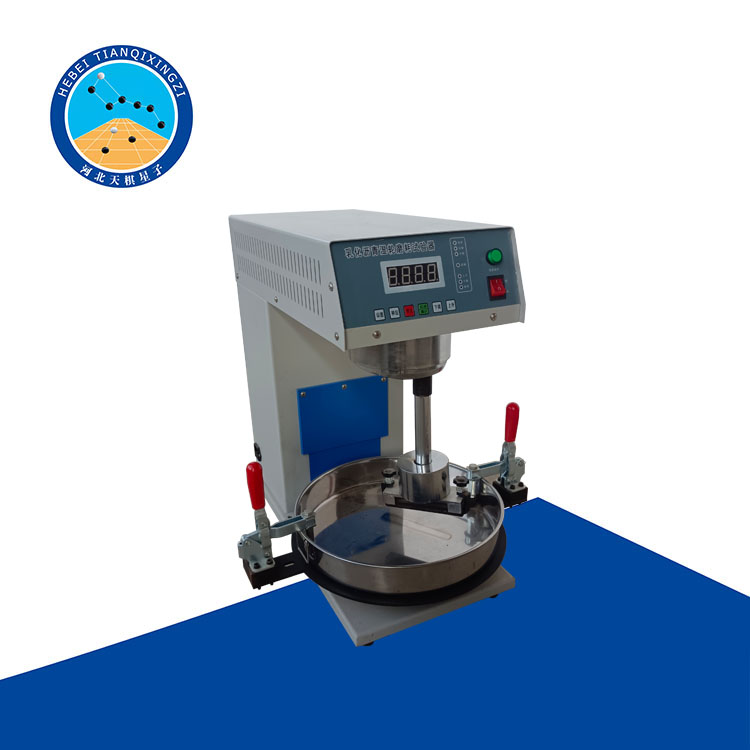

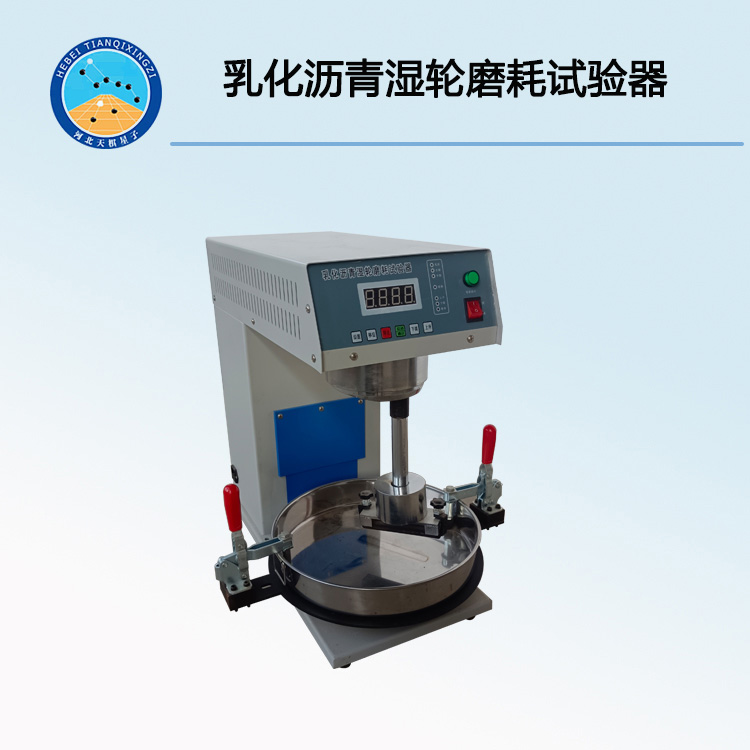

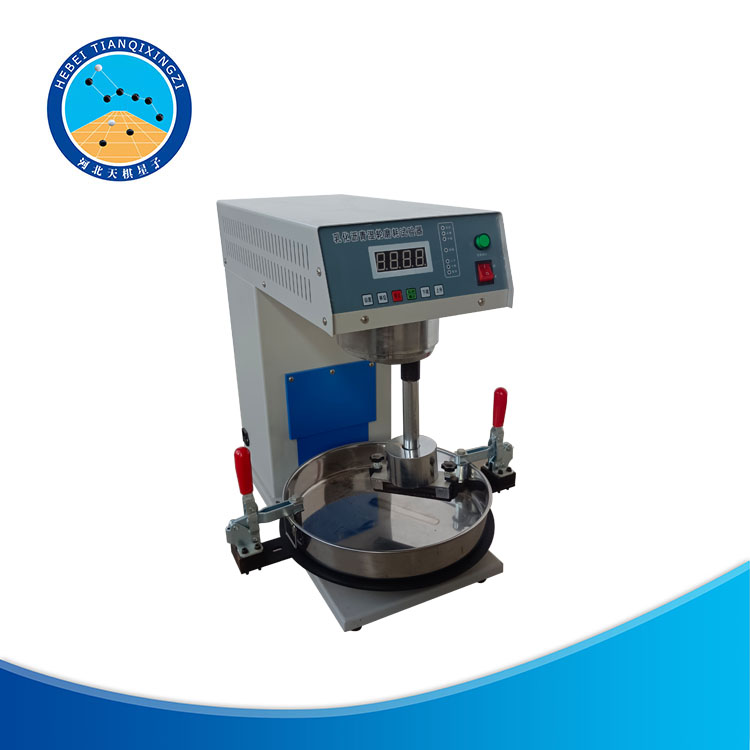

FY-0752型乳化瀝青濕輪磨耗試驗器

一、儀器簡介

　FY-0752濕輪磨耗試驗儀是按照中華人民共和國交通部標準ＪＴG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中（Ｔ0752-2011）稀漿混合料濕輪磨耗試驗規定的要求設計制造的。該試驗儀適用于檢驗成型后的稀漿混合料的配伍性和抗水損害能力，與負荷輪碾壓試驗一起確定稀漿封層混合料的最佳瀝青含量。

二、主要參數及指標

　  　1、工作電源：　　　　  220V，50HZ

　　2、整機功耗：　　　　　1.1kw

　　3、磨頭速度：　　    　140轉/分±2轉

　　4、磨頭質量：　　　　　2.27Ｋg（工作質量）

　　5、磨頭橡膠管長度：　   127 mm

三、使用方法

　　1、開始試驗前先設定好試驗所需的時間，先選擇時段，時、分、秒，再設定時間數字。

　　2、按規定準備并保養好試件，將試件放入試樣盤中加25℃水至試件以上6mm,放在磨耗儀升降平臺上，用壓緊器固定，手搖提升平臺至試件頂起磨耗頭為止，接通電源，按下起動開關，儀器起動，時間即從零開始計時，到達設定的時間時停機。在試驗過程中如需停止試驗工作時，按下停止開關或是關掉電源開關即可停機?！?/span>

　　3、試驗時間到達停機后，手搖提升手柄將平臺降至最低位置，松開壓緊器取出試件，沖洗、稱重、計算磨耗值。

四、磨耗值計算

                   WTAT=(m _a- m _b) / A

                  WTAT—稀漿混合料磨耗值：（g/m²）

                  m _a—磨耗前的試件質量

                   m _b—磨耗后的試件質量

                   A—磨耗儀的磨耗面積0.038m²

五、注意事項

1、儀器在使用時必須接地，接地電阻小于4Ω

2、每次使用后，要將磨頭及機體的水漬擦拭干凈。

3、每次試驗必須使用新膠管可將原膠管翻轉180°后使用。

4、按箭頭方向轉動。
