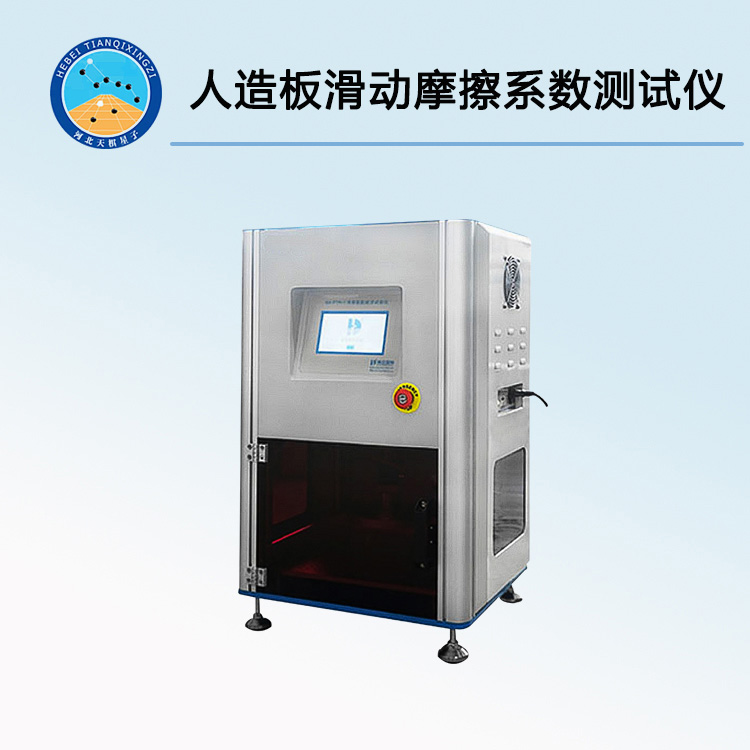

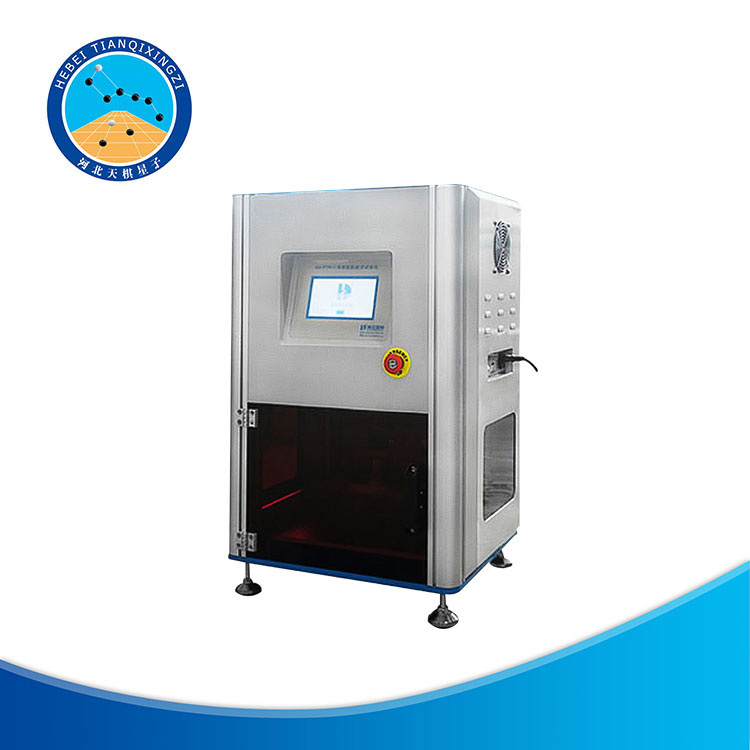

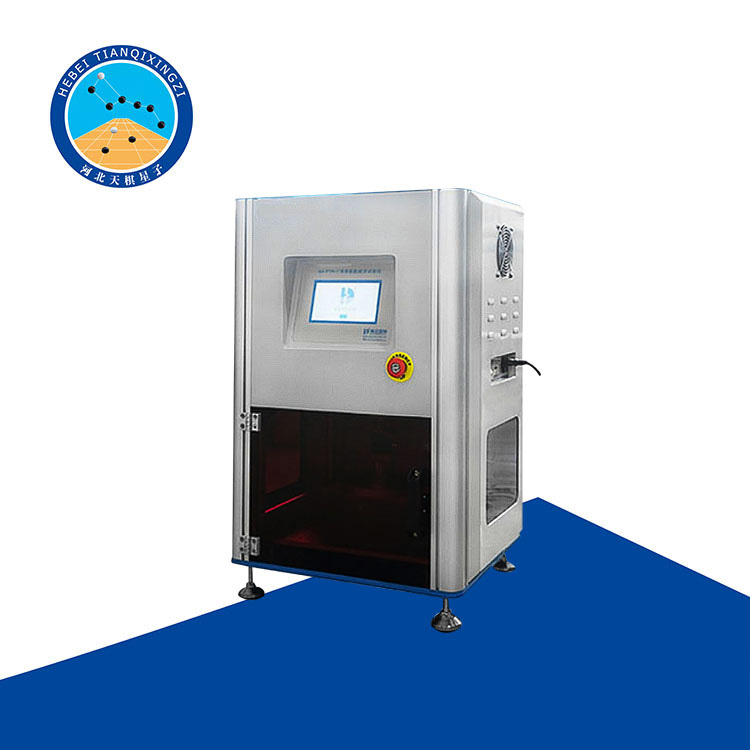

TD17657-HM人造板滑動摩擦系數測試儀

  一、設備概述 ：  人 造 板 滑 動 摩 擦 系 數 測 試 儀 是 我 公 司 根 據 新 國 標 GB/T  17657-2022《人造板及飾面人造板理化性能試驗方法》標準中第 4.28 章節試驗要求研制出的一款智能型人造板滑動摩擦系數測試分析儀 器，它采用軟件一鍵化操作測試，配置高精度伺服電機控制系統，具有控制精度高、操作簡便、工作可靠的特點，適用于測試人造板及飾面人造板表面扭轉摩擦阻力與所受正壓力之比。

  二、 設備原理： 人造板滑動摩擦系數測試儀利用一個傳力裝置將一個恒定的力 矩作用在轉動軸上，驅動測試臺基底，軟件自動采集測試數據以測量、 計算滑動摩擦系數。本儀器由試驗主機及智能控制系統兩大部分構 成，通過上位機控制系統進行操作試驗，在試驗過程中同時可以顯示 數值、扭矩、時間曲線，并可以隨意設定試驗次數，顯示當前試驗數 值，并配置數據傳輸接口可實時打印出帶有曲線、表格數據等標準要 求的試驗報告。

  三、主要技術參數： 1. 驅動方式：進口伺服電機驅動摩擦轉動軸； 2. 控制及操作：PLC 程序+TFT 液晶觸摸屏操作； 3. 保持力時間：0～9999min（可設定）； 4. 試驗時間：0～9999min（可設定）； 5. 旋轉扭矩范圍： 0.1 N?m～60 N?m；（可設定）； 6. 扭矩精度：±10 N?Cm； 7. 扭矩轉向：順、逆時針兩方面； 8. 轉動軸直徑：φ20mm； 9. 卷線輪鼓直徑：φ54mm； 10. 旋轉盤升降高度：10mm~4000mm 可調節； 11. 旋轉加載重物：2.5 kg 砝碼、5kg 砝碼、10 kg 砝碼各一個； 12. 旋轉盤直徑：φ100mm ；  13. 旋轉盤摩擦腳規格：材質為鞋底橡膠,邵氏硬度 D60，長 2mm*寬 2mm*厚 5mm，密度 1.04g/cm3 ;  14. 被測試樣尺寸：長 L=(450+5)mm;寬 b=(450+5)mm,試件寬度方向 可進行拼接； 15. 儀器尺寸：整機約 850×720×1550mm（L*D*H）； 16. 設備電源：AC 220V 50Hz；功率約 800W。

  四、儀器組成： 儀器由測試機臺、驅動扭力伺服電機、旋轉軸、旋轉盤、扭矩傳感器、 摩擦腳、旋轉加載裝置、配重砝碼、試樣夾持裝置及控制儀器、操作 軟件組成。
