一、產品概述

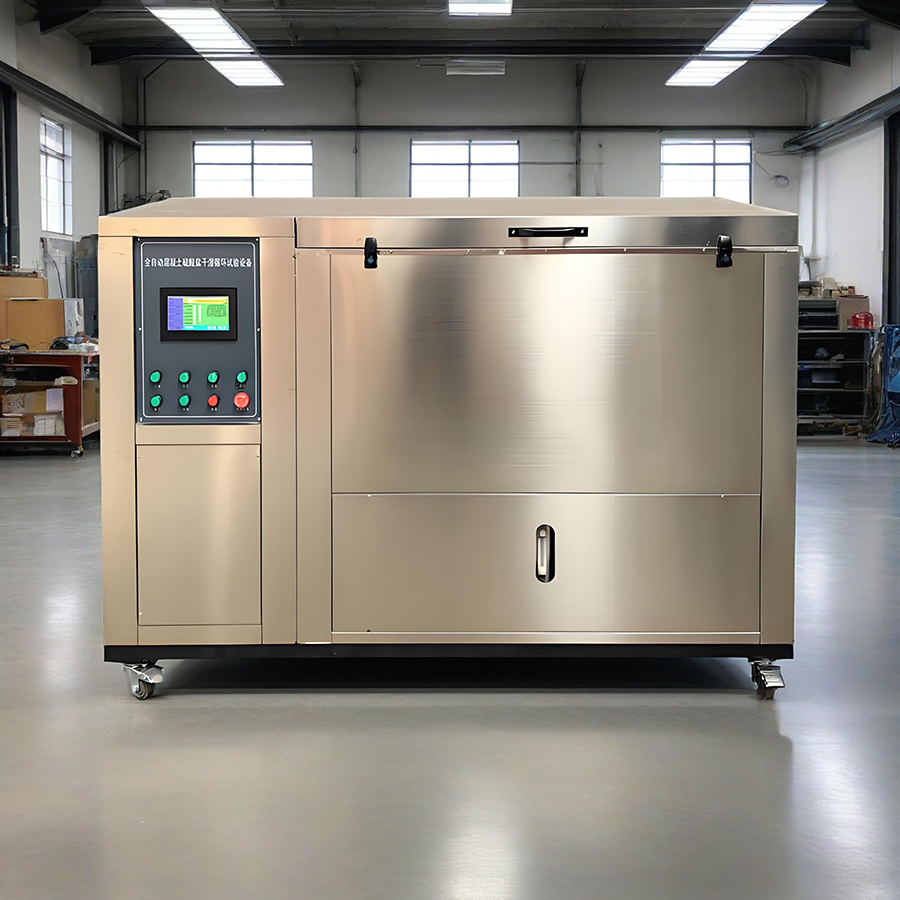

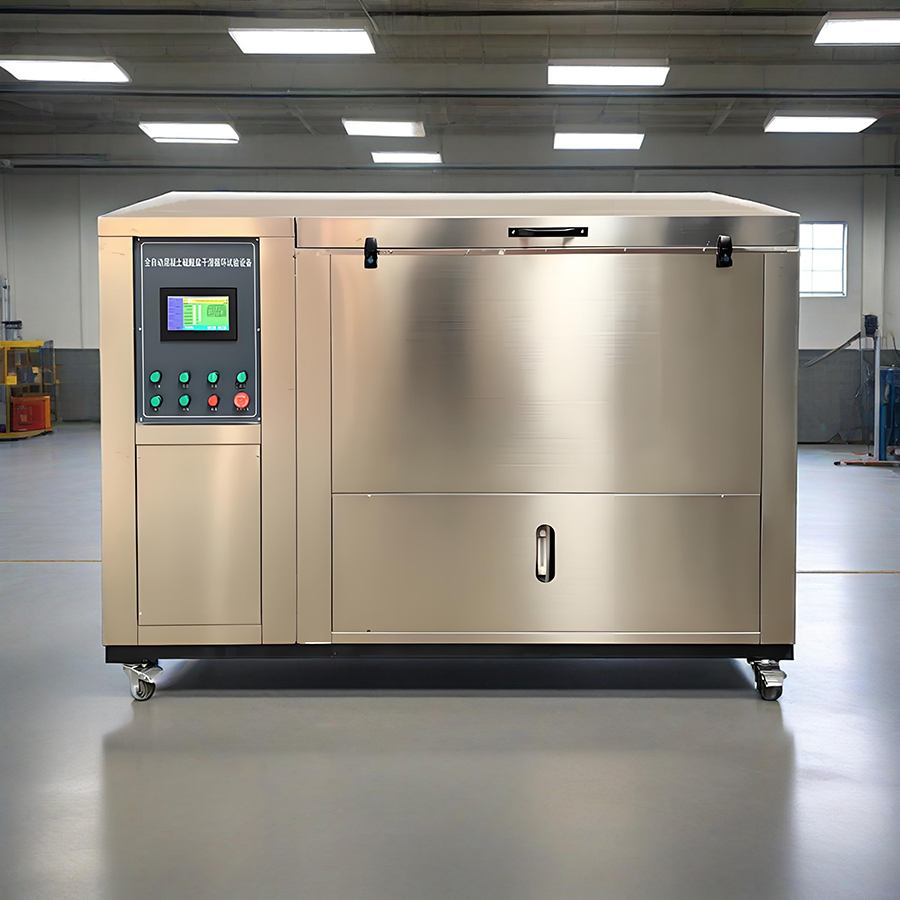

TD17657-ZL1a型全自動人造板加速蒸汽老化試驗箱是河北天棋星子檢測設備有限公司專為模擬人造板及飾面人造板在極端環境下的老化過程而設計的全自動試驗設備。通過精準控制溫度、濕度及循環階段，可自動完成“熱水浸泡→噴蒸→冷凍→干燥→噴蒸→干燥”6個階段的循環試驗，無需人工干預，適用于評估人造板在長期使用中的耐久性及耐老化性能。
二、功能特點
1.全自動循環控制：
?一鍵設置試驗參數后，設備自動完成6次完整循環（熱水浸泡→噴蒸→冷凍→干燥→噴蒸→干燥），無需人工操作。
?實時監控溫度、水位及蒸汽流量，確保各階段參數穩定。
2.精準溫濕度控制：
?熱水浸泡階段：控溫精度±0.5℃（49±2℃）；
?噴蒸階段：控溫精度±0.5℃（93±3℃）；
?冷凍階段：控溫精度±0.5℃（-12±3℃）；
?干燥階段：控溫精度±0.5℃（99±2℃）。
3.耐腐蝕設計：
?箱體采用304不銹鋼材質，耐人造板抽提物腐蝕；
?穿孔T型管及水槽內壁特殊涂層處理，延長使用壽命。
4.安全保護功能：
?超溫報警、缺水保護、蒸汽過壓保護；
?自動斷電及故障提示，確保操作安全。
5.數據記錄與導出：
?內置存儲模塊，記錄試驗全過程數據（溫度、時間、階段狀態）；
?支持USB接口導出數據，便于后續分析。
三、技術參數
項目 | 參數要求 |
電源 | AC380V/50Hz（三相五線制），功率8kW |
試驗箱尺寸 | 標準尺寸：2.0m（長）×0.8m（寬）×1.2m（高）<br>（可選配2.7m長水槽，適配大尺寸試件） |
控溫范圍 | 熱水浸泡：49±2℃；噴蒸：93±3℃；冷凍：-12±3℃；干燥：99±2℃ |
水位控制 | 自動補水，水位誤差≤±2mm |
蒸汽發生 | 內置電熱蒸汽發生器，蒸汽壓力0.1~0.3MPa |
循環次數 | 1~10次可設（默認6次） |
試件架 | 不銹鋼材質，間距可調，避免試件直接接觸水 |
安全保護 | 超溫報警、缺水保護、過壓保護、漏電保護 |
數據接口 | USB接口，支持試驗數據導出 |
四、設備結構
試驗箱由以下主要部分組成（結構示意圖見附圖）：
1.耐腐蝕水槽：
?不銹鋼箱體，底部設穿孔T型管（孔徑1.59mm），均勻分布蒸汽/水；
?配備排水口及可選配排水泵（大尺寸水槽推薦）。
2.活動蓋：
?噴蒸階段自動開啟，允許蒸汽逸出，防止箱內壓力過高。
3.試件架：
?不銹鋼網格結構，置于水槽底部，確保試件與水隔離，自由膨脹。
4.控制系統：
?觸摸屏操作面板，支持參數設置、狀態監控及故障報警；
?內置PLC控制器，精準協調各階段切換。
5.蒸汽發生系統：
?電熱蒸汽發生器，通過閥門調節蒸汽流量，維持噴蒸階段溫度穩定。
6.制冷系統：
?壓縮機制冷，快速降溫至-12±3℃，滿足冷凍階段要求。
7.加熱系統：
?電熱管加熱，配合溫度傳感器，精確控制熱水浸泡及干燥階段溫度。
