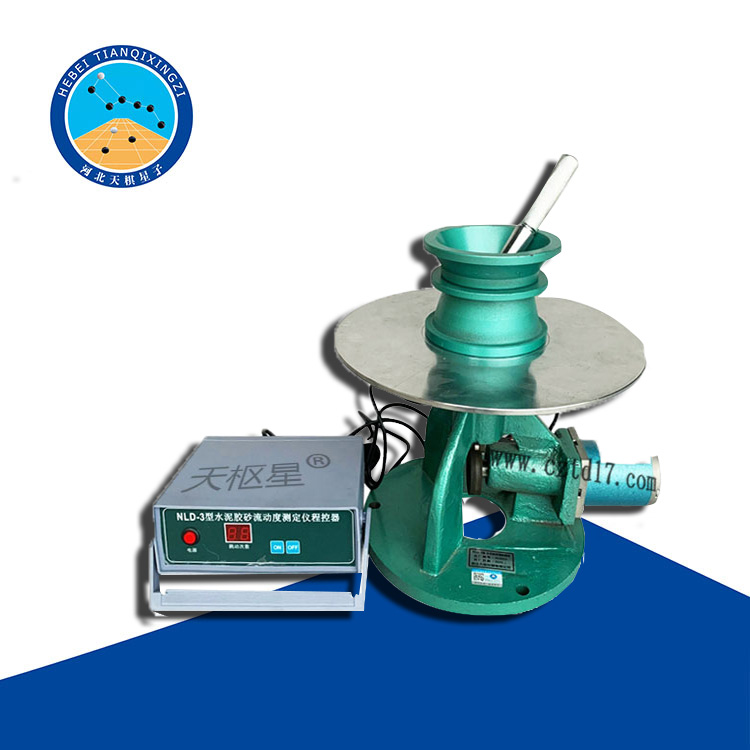

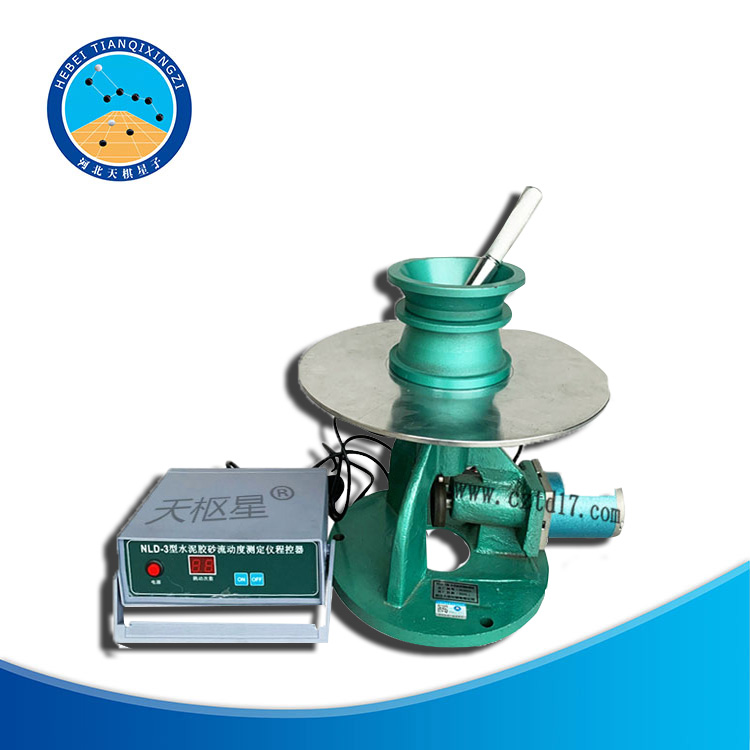

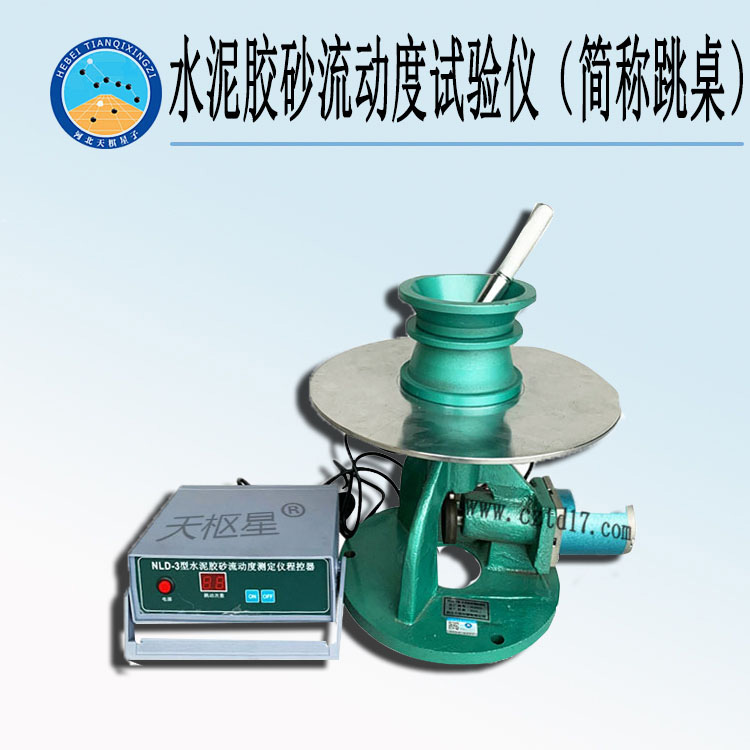

天檢牌TD507-2型水泥膠砂流動度試驗儀（簡稱跳桌）

一、產品簡介

TD507-2型水泥膠砂流動度試驗儀（簡稱跳桌）由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JT/T 946-2014《公路工程  預應力孔道灌漿料（劑）》中6.7.3《黏結強度》開發研制并生產的。

該設備適用于瀝青灌縫膠的低溫拉伸試驗。

二、技術參數：

振動部分總重量：4.35 kg±0.15kg

振動落距：10mm±0.2mm

振動頻率：1Hz

振動次數：25次

桌面參數：

材料：鑄鋼，工作面鍍硬鉻

直徑：φ300mm±1mm

三、安裝調試：

儀器必須可靠接地。

儀器用膨脹螺栓固定在基座上。儀器基座由混凝土澆筑而成（或磚混基礎），底面尺寸約為400mm×400mm，高約690mm。在基座和儀器機架之間宜填墊圈，可通過調整墊圈高度調節桌面水平。儀器安裝后，其桌面沿彼此成直角的兩個直徑方向測量時均應成水平。跳桌安裝好后，采用流動度標準樣(JBW01-1-1)進行檢定，測得的流動度值如與給定的標樣流動度值相差在規定范圍內, 則該跳桌的安裝及使用性能合格。

四、使用方法：

試樣的制作與填裝方法按GB2419-2005和GB17671-1999的有關規定，也可參照本說明書附錄。

1、使用前，請用檢規檢查落距。

2、如跳桌在24小時內未被使用，先空跳一個周期25次。

五、維護與保養

使用完畢后，應擦凈儀器，清除儀器周圍殘留膠砂，用輕油稍稍潤滑推桿、桌面和凸輪表面。長期不用，儀器應防塵保護，控制器放置在包裝盒內。
