一、產品概述

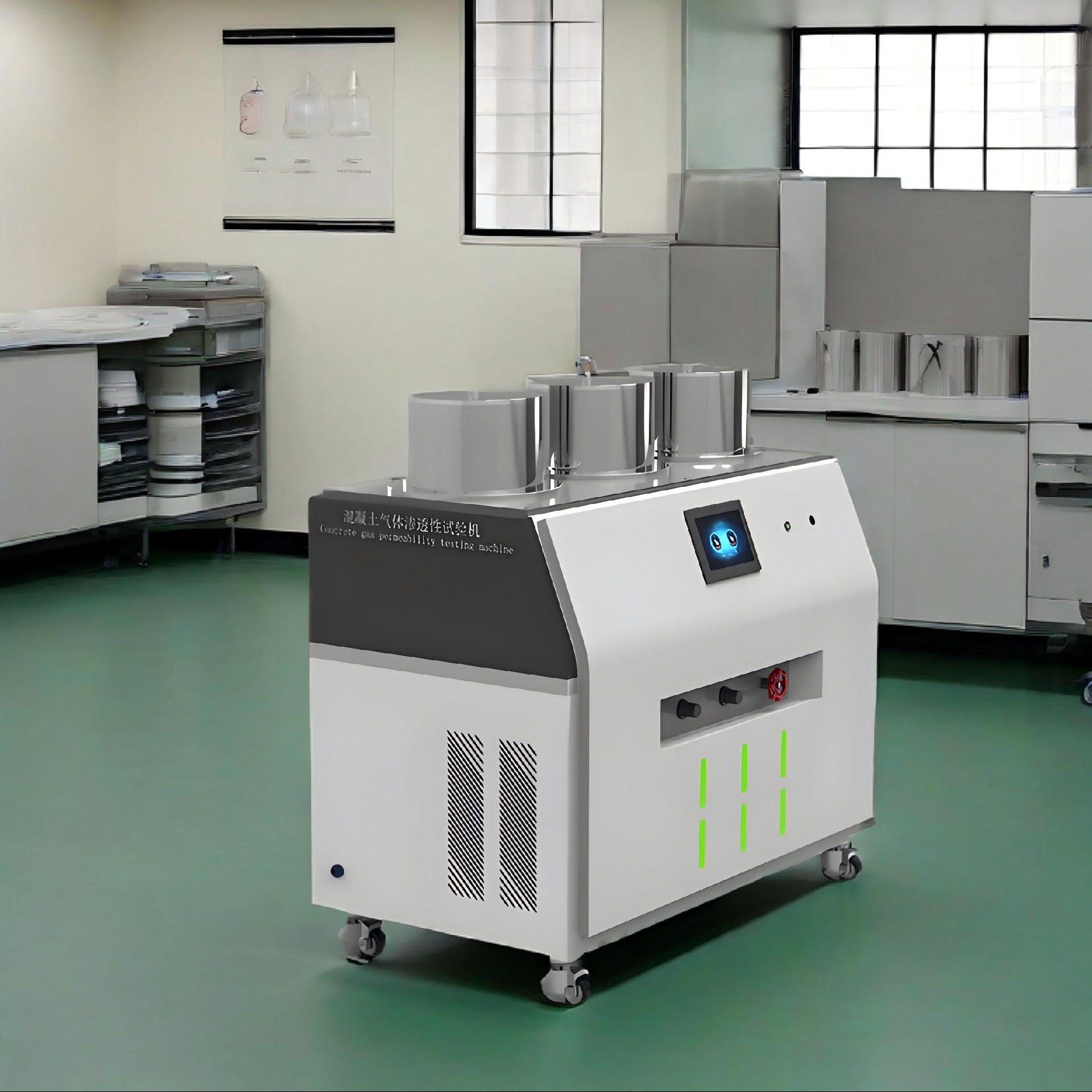

設備型號:TDJC2758-3型全自動混凝土氣體滲透性能測試儀
生產廠家:河北天棋星子檢測設備有限公司
適用標準:JC/T 2758—2023《混凝土氣體滲透性能測試方法》
用途:用于測定混凝土在恒定壓力差下的氣體滲透系數(包括表觀滲透系數與本征滲透系數),評估混凝土的抗?jié)B性能及耐久性。
產品特點:
?全自動控制:集成壓力調節、流量監測、數據采集與計算功能,支持多壓力水平自動切換。
?高精度傳感器:配備進口高精度壓力傳感器(精度±0.5%FS)和氣體質量流量計(量程0.1~10 L/min,精度±1%FS)。
?多通道獨立測試:支持4個獨立氣路同步測試,提高試驗效率。
?智能數據分析:內置軟件自動計算表觀/本征滲透系數,生成壓力-滲透系數曲線及回歸方程。
二、技術參數
項目 | 參數 |
測試壓力范圍 | 0.1~0.5 MPa(可調,精度±0.01 MPa) |
流量測量范圍 | 0.1~10 L/min(氣體質量流量計) |
壓力控制精度 | ±0.5%FS(滿量程) |
溫度控制范圍 | 室溫~50℃(±1℃) |
試件尺寸 | 直徑100±0.5mm,厚度50±2mm |
數據采集頻率 | 1次/秒 |
電源要求 | AC 220V/50Hz,功率≤2kW |
三、設備結構組成
1.主機系統:包含壓力控制模塊、流量監測模塊、氣路分配系統及電氣控制單元。
2.試件夾持裝置:不銹鋼材質,帶密封圈,確保試件與氣路連接處無泄漏。
3.軟件系統:嵌入式計算機控制,提供參數設置、數據實時顯示及結果導出功能。
4.輔助設備:真空泵(用于試件預抽真空)、干燥箱(試件平衡處理)。
四、操作流程
4.1試驗前準備
1.試件制備與處理:
?按JC/T 2758—2023要求制作混凝土試件(直徑100mm±0.5mm,厚度50mm±2mm),標準養護至規定齡期(如28天)。
?試件干燥處理:在60℃±2℃鼓風干燥箱中烘干至恒重(質量變化≤0.1%),冷卻至室溫后稱量記錄初始質量。
2.設備檢查:
?檢查氣路密封性(連接處無漏氣),校準壓力傳感器和流量計。
?開機預熱30分鐘,確保系統穩定。
4.2試件安裝
1.將干燥后的試件放入夾持裝置,通過密封圈固定,確保氣密性。
2.連接進氣嘴和出氣嘴至對應氣路,關閉閥門。
4.3參數設置
1.在軟件界面輸入試件參數(直徑、厚度、編號)。
2.設置測試參數:
?測試壓力水平(如0.1MPa、0.2MPa、0.3MPa、0.4MPa)。
?平衡時間(每個壓力水平下穩定時間≥30分鐘)。
?數據采集頻率(默認1次/秒)。
4.4啟動測試
1.點擊“開始測試”,設備自動按設定壓力順序逐級加壓。
2.系統實時監測流量和壓力,當流量穩定(波動≤±1%)時記錄數據。
3.完成所有壓力水平測試后,軟件自動生成滲透系數計算結果。
