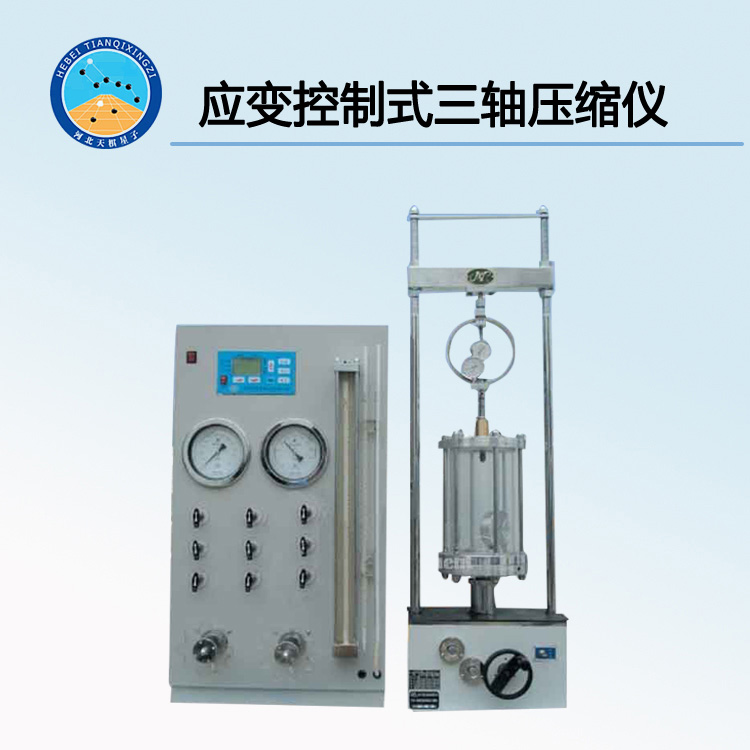

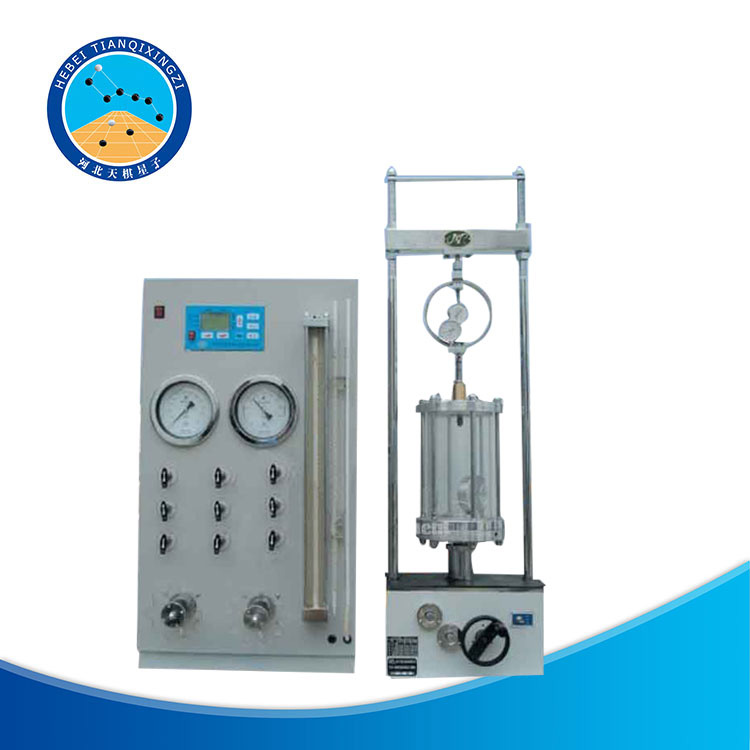

TSZ-3型應變控制式三軸儀
一、產品簡介
TSZ-3型應變控制式三軸儀由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準T/CHES 29-2019《粗粒土試驗規程》中T/CHES 29-2019《振動三軸試驗》開發研制并生產的。
用于測定土樣在等應變加荷方式下土體的抗剪強度、變形特征和孔隙水壓力。該儀器可以進行不固結不排水剪(UU)、固結不排水剪(CU)和固結排水剪(CD)等剪切試驗。應變控制方式由單片機控制，實現無級變速；周圍壓力和反壓力由單片機控制。該儀器性能穩定可靠，操作簡便，結構緊湊。
二、技術參數
1、試件尺寸：Φ39.1x80mm，Φ61.8x125mm
2、垂直載荷：30KN
3、應變速率：0.002-4.5mm/min. 無級調速
4、工作臺行程：0-90mm
5、圍壓：0-2Mpa 數控液晶顯示
6、反壓：0-1Mpa 數控液晶顯示
7、孔壓：0-2Mpa
8、體積變化：0-50ml，分度：0.1ml
9、電源：220V±10%
三、儀器配置
序號 | 名稱 | 規格型號 | 數量 | 備注 |
1 | 應變控制式三軸儀主機（3T） | TSZ-3 | 1臺 | 無極調速 |

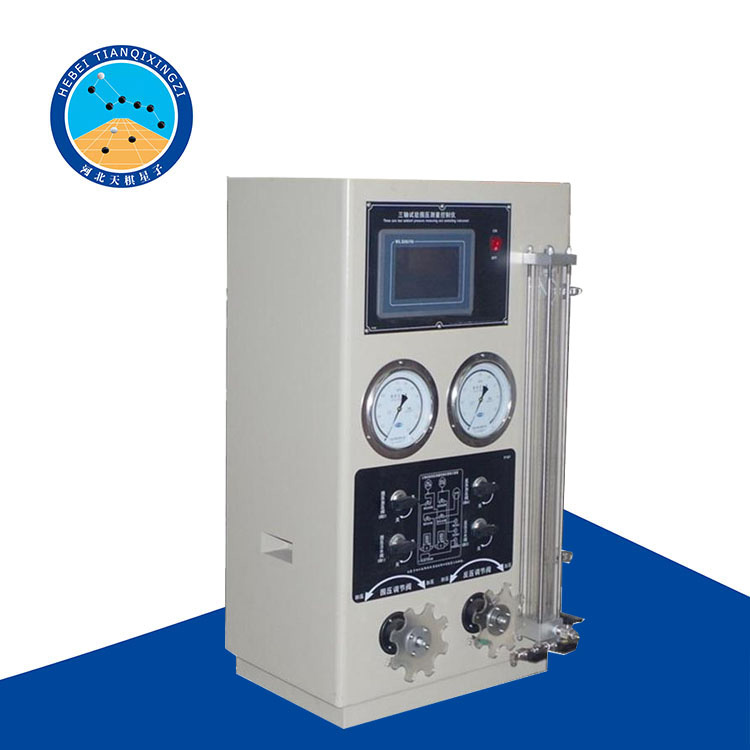

2 | 應變控制式三軸儀測控柜 | TSZ-3 | 1臺 | |
3 | 測力環 | 1KN、3KN | 各1個 | 若需要30KN測力環可用其他測力環調換，或另外購買。 |
10KN | 1個 | |||
4 | 三軸壓力室 | Φ39.1*80mm | 1個 | 其中長拉桿一件 |
Φ61.8-125mm | ||||
5 | 三軸飽和器 | Φ39.1*80mm | 3個 | / |
Φ61.8*125mm | 3個 | |||
6 | 三軸承膜筒 | Φ39.1*80mm | 1個 | |
Φ61.8*125mm | 1個 | |||
7 | 三軸對開膜 | Φ39.1*80mm | 1個 | |
Φ61.8*125mm | 1個 | |||
8 | 三軸制樣擊實器 | Φ39.1*80mm | 1個 | |
Φ61.8*125mm | 1個 | |||
9 | 三軸乳膠膜 | Φ39.1*80mm | 5個 | |
Φ61.8*125mm | 5個 | |||
10 | 透水石 | Φ39.1*5mm | 4塊 | |
Φ61.8*10mm | 4塊 | |||
11 | 壓墊 | Φ39.1*5mm | 2塊 | |
Φ61.85mm | 2塊 | |||
12 | 排水和不排水加壓帽 | Φ39.1mm | 各1個 | |
Φ61.8mm | 各1個 | |||
13 | 切土盤 | / | 1臺 | 可切Φ39.1、Φ61.8mm二種規模土樣 |
14 | 百分表 | 0-30mm | 1 | / |
15 | 鼓形密封墊圈 | / | 10個 | |
16 | 說明書、合格證 | 各1份 |
