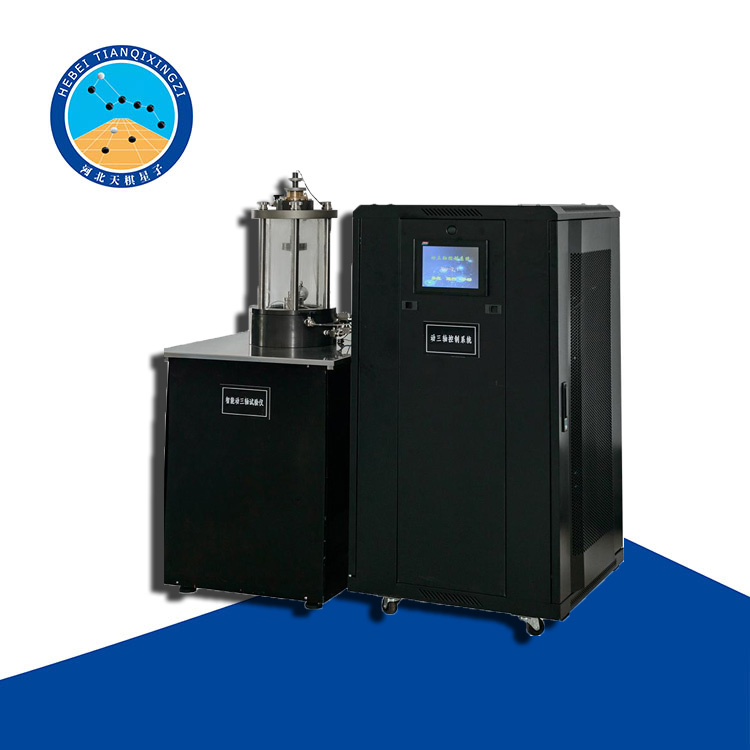

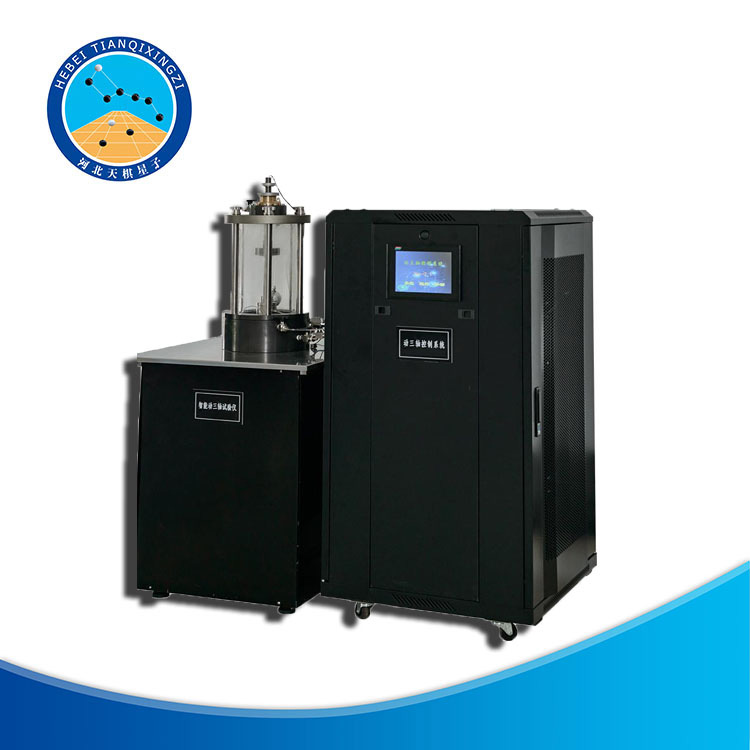

天檢牌TD194-1型真三軸試驗儀
一、產品簡介
TD194-1型真三軸試驗儀由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準T/CHES 29-2019《粗粒土試驗規程》中T/CHES 29-2019《真三軸試驗》開發研制并生產的。
二、產品概述
TD194-1型三軸實驗儀是從靜三軸試驗發展而來的，通過對試樣施加模擬的主動應力，研究自然界中如地震，海浪沖擊，機械振動、爆炸以及高速運動中的物體對于地基的振動力是否產生破壞。同時測定試樣在承受動荷載作用時的動態反應。這種反應是多方面的，基本和主要的是動應力（或動主應比力）與相應的動應變的關系（σd-εd或σ1/σ3-εd）、動應力與相應的空隙水壓力的變化關系。根據應力、應變和孔壓這三種指標的相對關系，可以推求出土的動彈性模量、動變形模量、阻尼比，用以進行土的結構物動力分析，同時求出土的動強度包括液化指數、液化強度、及分析土體在動力作用下地基和結構物的穩定性及各項動彈性參數及粘彈性參數，和土樣在模擬某種實際振動的動應力作用下所產生的性狀。
TD194-1型三軸實驗儀是從靜三軸試驗發展而來的，通過對試樣施加模擬的主動應力，研究自然界中如地震，海浪沖擊，機械振動、爆炸以及高速運動中的物體對于地基的振動力是否產生破壞。同時測定試樣在承受動荷載作用時的動態反應。這種反應是多方面的，基本和主要的是動應力（或動主應比力）與相應的動應變的關系（σd-εd或σ1/σ3-εd）、動應力與相應的空隙水壓力的變化關系。根據應力、應變和孔壓這三種指標的相對關系，可以推求出土的動彈性模量、動變形模量、阻尼比，用以進行土的結構物動力分析，同時求出土的動強度包括液化指數、液化強度、及分析土體在動力作用下地基和結構物的穩定性及各項動彈性參數及粘彈性參數，和土樣在模擬某種實際振動的動應力作用下所產生的性狀。
三、產品特點
高精度電機控制 | 可以實現小應變的靜態三軸試驗，亦可實現大應變的動三軸試驗 |
可脫機運行 | 儀器內置數據存儲系統，代試驗完成從儀器上傳數據至電腦存儲及處理 |
試驗數據精確 | 系統為低摩擦型動態三軸儀。荷重傳感器放置于壓力室內，與土樣直接接觸，減少摩擦力及外部因素對試驗結果的誤差，保證試驗結果的準確性 |
可更換的荷重傳感器 | 根據用戶需求，可以選擇不同量程（3KN、10KN、30KN等等）以實現不同軟硬程度的土試驗 |
高精度比例閥 | 可以實現控制圍壓穩定精度達到0.1kPa |
可更換的底座和試樣帽 | 實現在同一個壓力室內進行不同直徑的土樣試驗（39.1mm、61.8mm等，亦可定制各種尺寸） |
應力應變雙控制模式 | 既可實現應變控制的動態試驗，也可實現應力控制的動態試驗 |
四、可進行的試驗
固結排水三軸試驗（CD），固結不排水三軸試驗（CU），不固結不排水三軸試驗（UU），應力控制或應變控制動態加載試驗、土的滲透性試驗。
五、升級選項
彎曲元試驗、霍爾效應局部應變傳感器、LVDT局部應變傳感器、非飽和土試驗、溫度控制試驗。
六、技術參數
作動器：高精度伺服電機
軸向激振最大動態負荷：2Hz/4KN
軸向力：配水下傳感器，最大耐壓7Mpa，量程4KN，精度<0.1%F.S，分辨率1N
軸向變形：量程100mm，位移精度<0.1%F.S，分辨率0.001mm
圍壓：量程900Kpa，精度<0.1%F.S，分辨率1kPa
反壓：量程2Mpa，精度<0.1%F.S，分辨率0.1kPa
孔隙壓力：量程1Mpa，精度<0.1%F.S，分辨率0.1kPa
體積變化：0-250ml，精度<0.1%F.S，分辨率0.01ml
剪切速率：0.001mm/min~30mm/min，無級調速
試驗尺寸：φ39.1mm、φ61.8mm（其他尺寸可定制）
壓力室耐壓：7Mpa
