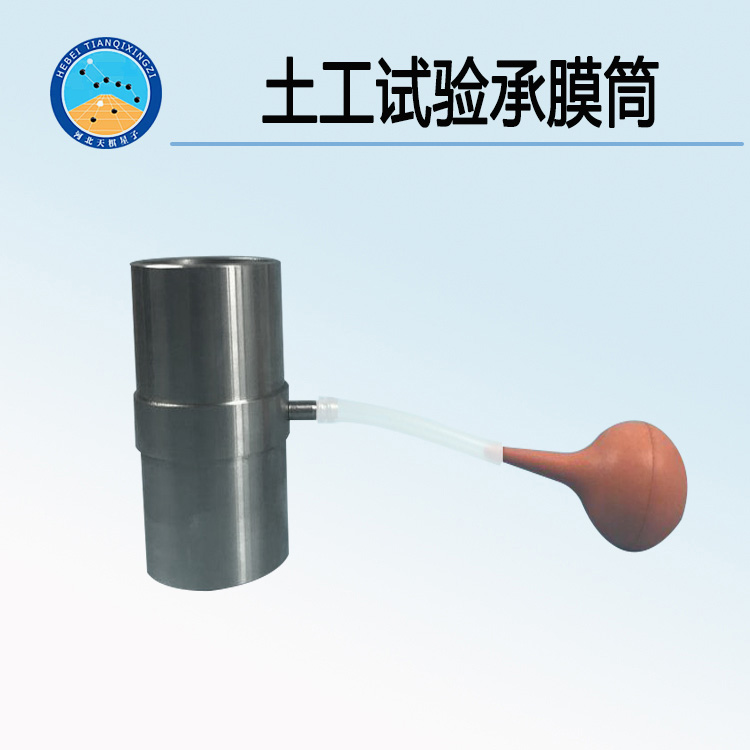

TD144-CM系列土工試驗承膜筒

一、產品簡介

TD144-CM系列土工試驗承膜筒由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準T/CHES 29-2019《粗粒土試驗規程》中T/CHES 29-2019《三軸壓縮試驗》開發研制并生產的。

用于一般土工實驗室及大專院校的教學試驗。

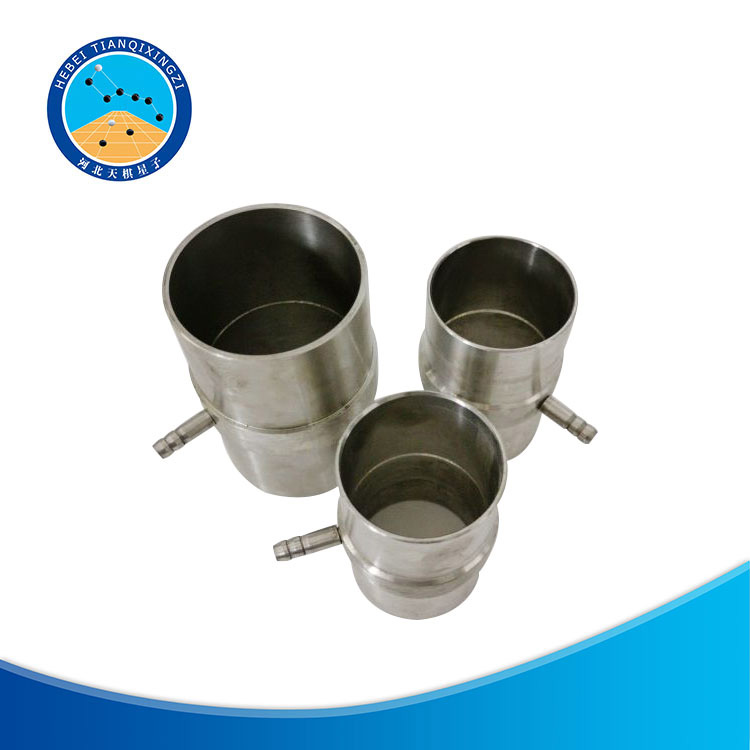

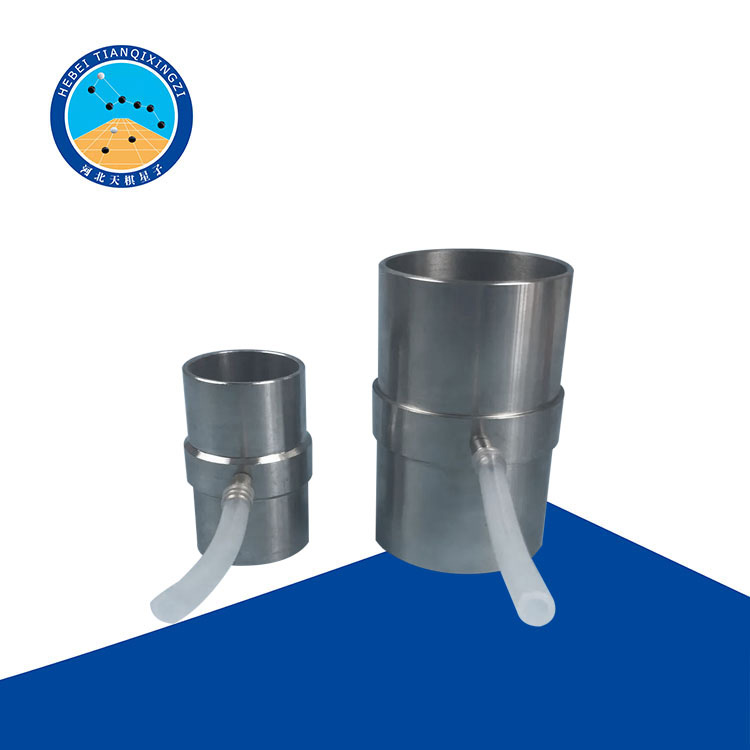

二、技術參數

TD144-CM39.1型 可放置內徑39.1mm的標準試件；

TD144-CM61.8型 可放置內徑61.8mm的標準試件；

TD144-CM101型 可放置內徑101mm的標準試件；

TD144-CM3型可放置以上三種規格的標準試件。

三、使用方法：

1、根據試驗要求取樣。

2、將土樣筒按標明的上下方向放置，剝?nèi)ハ灧夂湍z帶，開啟土樣筒取出土樣。檢查土樣結構，當確定土樣已受擾動或取土質量不符合規定時，不應制備力學性質試驗的試樣。

3、根據土樣的軟硬程度，分別用切土盤按本試驗規定切成圓柱形試樣，試樣兩端應平整，并垂直于試樣軸。當試樣側面或端部有小石子或凹坑時，允許用削下的余土修整。試樣切削時應避免擾動，并取余土測定試樣的含水率。

4、切削試樣時，應對土樣的層次、氣味、顏色、夾雜物、裂縫和均勻性進行描述，對低塑性和高靈敏度的軟土，制樣時不得擾動。

5、制樣完成之后將試樣去下放入飽和器中進行飽和試驗。

6、飽和后的試件即可放入承膜筒中按試驗要求進行以下的三軸壓縮或者三軸剪切試驗
