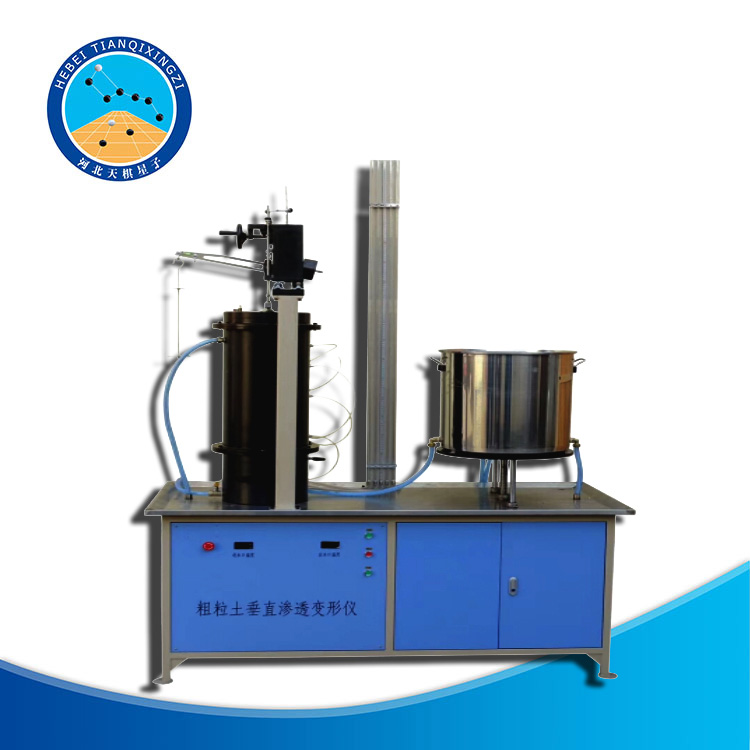

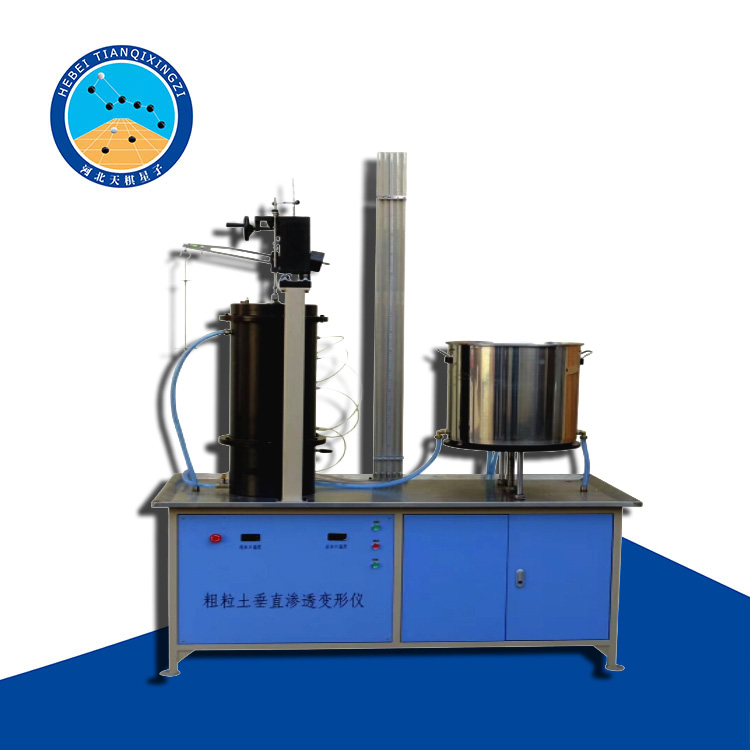

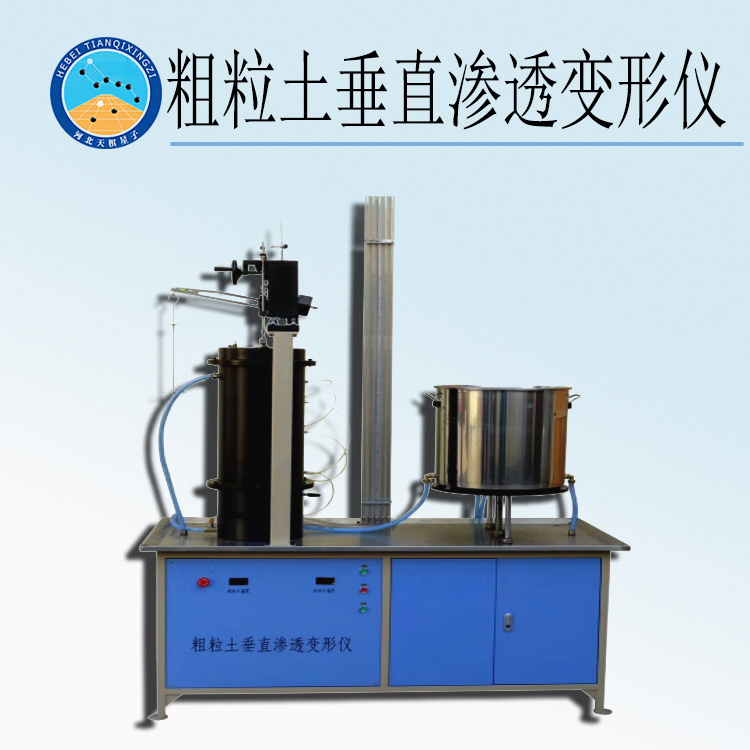

天檢牌LBT型粗粒土垂直滲透變形儀

一、產品簡介

天檢牌LBT型粗粒土垂直滲透變形儀由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準T/CHES 29-2019《粗粒土試驗規程》中T/CHES 29-2019《滲透及滲透變形試驗-室內滲透及滲透變形試驗》開發研制并生產的。

適用于粗粒類土，用于測定粗粒土的滲透系數、干密度、孔隙率、滲透降坡，滲透流速等參數。

二、技術參數

1. 試筒規格：Φ300mm*600mm

2. 試筒高度：600mm

3. 加荷設備：1套（杠桿加壓）

4. 供水箱規格：Φ510mm、高度500mm

5. 電動提升水箱，測量水位裝置1套

6. 量筒：1000ML

7. 量筒：100ML

8. 整機重量：550KG

三、使用方法

1. 將下進水口與供水管相連接，使儀器充水，檢查儀器的各部位是否有堵塞和漏水等。檢查完畢，降低供水箱，使儀器中水位與下透水板的下沿齊平。

2. 取去頂蓋，在下透水板上鋪設濾網，沿筒身壁和濾網之間的接觸縫隙之間的濾網之間的接觸縫隙涂一圈止水材料。

3. 開啟全部測壓孔，使之處于排氣狀態。

4. 稱取試樣后，未減少粗細顆粒分離現象，保證試樣的均勻性，應當分層裝填試樣，且每層的級配應相同，還可酌加相當于試樣質量1%-2%的水分，攪拌均勻后再進項裝樣。
